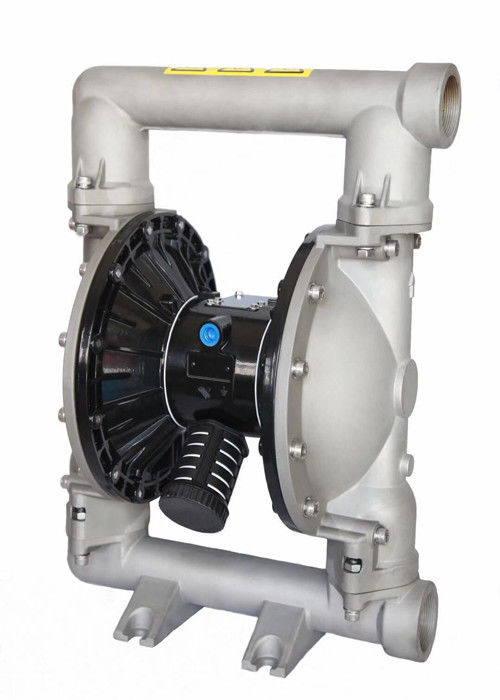

Aluminium Cat Diafragma Pompa Air Dioperasikan Ganda Diafragma Pompa Bubuk

Pompa diafragma ganda yang dioperasikan udara

Keuntungan Pompa Diafragma Ganda

• Sederhana dengan desain; sangat dipertukarkan dan lebih sedikit pemeliharaan dan karenanya mengurangi biaya waktu seumur hidup.
• Mudah digunakan; aliran dapat dicapai berdasarkan permintaan dan diubah dengan pengaturan udara atau cairan sederhana.
• Perpindahan per langkah tinggi; ini secara substansial meningkatkan umur pompa, mengurangi biaya perawatan dan masa pakai.

Tentang POMPA AODD

Jika Anda mencari pompa tunggal yang dapat digunakan dalam berbagai aplikasi, Anda ingin pompa diafragma ganda yang dioperasikan udara (AODD). JBSL menyediakan saluran pompa AODD paling lengkap yang tersedia dari satu sumber. Tidak ada produsen lain yang menawarkan lebih banyak pompa AODD - atau lebih banyak pilihan ukuran dan aliran - yang memenuhi setiap standar sanitasi, termasuk FDA, USDA, 3A, dan EHEDG.

MENGAPA AODD

Pompa diafragma ganda yang dioperasikan udara (AODD) menawarkan sejumlah keunggulan yang membuatnya sempurna untuk berbagai penggunaan yang hampir tak ada habisnya. Pompa AODD:

• Dapat dengan mudah dan efisien menangani apa pun dari air hingga 90% padatan
• Menawarkan kemampuan untuk memvariasikan tekanan aliran dan debit hingga 125 psi dengan penyesuaian sederhana dari pasokan udara
• Aktifkan satu pompa untuk digunakan untuk berbagai aplikasi, menghilangkan kebutuhan untuk penggerak motor yang mahal dan perhitungan ukuran kritis
• Dapat melewati padatan yang besar dan sensitif terhadap geser tanpa degradasi atau penumpukan panas yang ditransfer ke media yang dipompa
• Mampu kering tanpa merusak pompa
• Dapat beroperasi "pada sistem permintaan" tanpa bantuan tekanan mahal dan aksesoris bypass
• Tidak akan berbusa atau memisahkan media
• Mampu memompa selambat satu galon per menit

Prinsip kerja pompa diafragma ganda JBSL

• Pompa diafragma JBSL adalah pompa self priming yang dioperasikan dengan udara dan positif. Gambar-gambar menunjukkan pola aliran melalui pompa pada langkah awalnya. Diasumsikan pompa belum disiapkan sebelum stroke awal.

  A. Katup udara mengarahkan udara bertekanan ke sisi belakang diafragma 1. Diafragma bertindak sebagai membran pemisahan antara udara terkompresi dan cairan. Udara terkompresi memindahkan diafragma menjauh dari blok tengah pompa. Diafragma yang berlawanan ditarik oleh poros yang terhubung ke diafragma bertekanan. Diafragma 2 sekarang mengalami stroke buang udara; udara di belakang diafragma telah dipaksa keluar ke atmosfer melalui lubang pembuangan pompa. Pergerakan Diafragma 2 ke arah blok tengah pompa menciptakan ruang hampa udara di dalam ruang 2. Tekanan atmosfer memaksa fluida masuk ke manifold inlet yang memaksa katup bola inlet keluar dari tempat duduknya. Cairan bebas bergerak melewati katup bola masuk dan mengisi ruang cairan.

  B. Ketika diafragma bertekanan, diafragma 1 mencapai batas langkah pelepasannya, katup udara mengalihkan udara bertekanan ke sisi belakang diafragma 2. Udara bertekanan memaksa diafragma 2 menjauh dari blok tengah sambil menarik diafragma 1 ke blok tengah . Diafragma 2 memaksa katup bola masuk ke kursinya karena kekuatan hidrolik dikembangkan. Gaya hidraulik yang sama ini mengangkat katup bola pelepasan dari tempat duduknya, sementara katup bola pelepasan yang berlawanan dipaksa ke tempat duduknya, memaksa cairan mengalir melalui pelepasan pompa. Pergerakan diafragma 1 ke blok tengah pompa menciptakan ruang hampa di dalam ruang cairan 1. Tekanan atmosfer memaksa cairan masuk ke manifold saluran masuk pompa. Katup bola masuk dipaksa keluar dari tempat duduknya sehingga memungkinkan cairan dipindahkan untuk mengisi ruang cairan.

• C. Setelah menyelesaikan stroke, katup udara kembali mengarahkan udara ke sisi belakang diafragma 1, dan mulai diafragma 2 pada langkah pembuangan udara.

  Diafragma seimbang tekanan untuk memastikan hidup lebih lama. Tekanan tinggi, operasi efisiensi tinggi dicapai oleh desain unik pompa. Katup hisap dan pelepasan bisa berupa katup bola atau katup silinder
