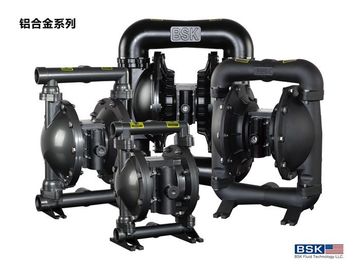

Membrane Dual / Double Diafragma Pump Aluminium Alloy Non bocor
Pompa diafragma udara (juga dikenal sebagai pompa Membran, pompa diafragma ganda yang dioperasikan udara (AOOD) atau pompa diafragma pneumatik ) yang menggunakan kombinasi aksi bolak-balik dari karet, termoplastik atau teflondiaphragm dan katup yang sesuai di kedua sisi diafragma (periksa katup) , katup kupu-kupu, katup penutup, atau bentuk lain dari katup penutup) untuk memompa cairan.
| Barang | Deskripsi | Satuan | Gambar Referensi |
| 1 | Tekanan saluran masuk udara maksimum | Mpa | 0,83 |
| 2 | Laju aliran maksimum | L / Min | 192 |
| 3 | Angkat maksimum | M. | 70 |
| 4 | Tekanan outlet maksimum | Mpa | 0,83 |
| 5 | Ukuran partikel maksimum | mm | 3 |
| 6 | Berat | kg | 12.3 |
| 7 | Tingkat kebisingan | db | ＜ 70 |
Aplikasi:
Ini banyak diterapkan dalam pengolahan air limbah, industri kimia, petrokimia
industri, lukisan, keramik, perlindungan lingkungan, percetakan dan pencelupan, dll untuk menangani semua jenis
cairan korosif, mudah menguap, mudah terbakar, beracun dengan partikel dan viskositas tinggi.
Spesifikasi
Pompa Diafragma Udara
1. Tidak bocor
2. Kinerja priming diri yang baik
3. Sampaikan semua jenis media
4. Bahan: Baja tuang, Alu, SS, PP
Gambaran umum
Pompa diafragma menawarkan pengiriman volume tinggi bahkan pada tekanan udara rendah dan kisaran jalan yang tersedia dari opsi kompatibilitas material yang tersedia. Lihat model dan bagan opsi. Pompa ini dilengkapi dengan motor udara termodulasi dan bagian fluida.
Pompa diafragma yang dioperasikan udara secara bergantian menghasilkan tekanan cairan intake dan tekanan fluida positif di ruang fluida dengan menggunakan perbedaan tekanan di ruang udara. Ball valve dapat memastikan aliran cairan ke depan.
Bersepeda pompa akan dimulai ketika tekanan udara diterapkan dan akan terus memompa dan mengikuti permintaan. Ini akan membangun dan mempertahankan tekanan garis dan akan berhenti bersepeda setelah tekanan garis maksimum tercapai (perangkat penangguhan ditutup) dan akan melanjutkan pemompaan sesuai kebutuhan.
A 2 5 XX - XXX - X ( pemilihan model)
Bentuk mulut pipa: A-BSP B-NPT (F) C-Flange
Bahan diafragma: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
Bahan Bola: 9 -Santoprene H - Hytre T - PTFE A - Asetal
Bahan kursi bola: P / K –Polypropylene / Kynoar SS –Stainless Steel
Bahan pompa: SS –Stainless Steel AL –Aluminium Alloy CI- Carbon Steel P / K –Polypropylene / Kynoar
Batas Suhu Terapan Maksimum (bahan diafragma / bola / segel)
Acetal ···················…·······…················· 40 ° - 150 ° F (4,4-65,5 ° C)
Santoprene ··················…·········…···················· ········----··---------------------------------------------250 ° - 225 ° F (-40 ° - 107.2 ° C) Teflon ·············…···········…···················· ········· · ····· ·········· ··· · · · · · · · · · · · · ································· ···· 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ································· ········· · ····· ·········· ··· · · · · · · · · · · · · ································· ················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ·················· ········· · ····· ·········· ··· · · · · · · · · · · · · ································· ········--------··-------------------------350 350 350 350 350 350 350 350 350-350 350 350 350 350 350-350 350----350-----------------------------------------Hy Hy Hy-Hy---Hy Hy Hy-Hy-° Hy ° ° Hy Hy-° Hy- ···················· ········· · ····· ·········· ··· · · · · · · · · · · · · ································· ··········· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ························ ········· · ····· ·········· ··· · · · · · · · · · · · · ································· ········ 10 10 10 10 10 10·· 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polypropylene ··········· ········· · ····· ·········· ··· · · · · · · · · · · · · ································· ········· 32 32 32· ° ° °· ° ° ° ° ° ° ° ° ° ° ° ° 32 ° ° ° ° ° ° 32 32 ° ° ° 32 ° ° ° 32 ° ° ° ° 32 ° ° 32 ° 32 32 ° 32 ° 32 32 ° 32 ° 32 ° 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 ° 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 ° 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 ° 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 ° 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 ° - 175 ° F (0-79.4 ° C)
1 " Diagram alir
