1 Inch Pompa Submersible Air Diafragma, Pompa Diafragma Pemindahan Positif

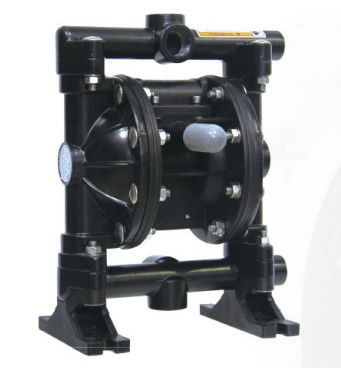

Gambar besar : 1 Inch Pompa Submersible Air Diafragma, Pompa Diafragma Pemindahan Positif

Detail produk:

Tempat asal:	Cina
Nama merek:	SAMA
Nomor model:	25AL-P99

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	10 Unit (s)
Harga:	negotiable
Kemasan rincian:	Karton
Waktu pengiriman:	15days
Syarat-syarat pembayaran:	FOB T/T
Menyediakan kemampuan:	1000 Unit (s) Per Bulan
Jaminan::	satu tahun

Kontak

Detil Deskripsi produk

Nama Produk:

udara yang dioperasikan pompa diafragma ganda

Maks. Tekanan udara:

8.3bar

Kebisingan:

<80db

Max. Aliran:

135L/MIN

Menyoroti:

pompa diafragma digerakkan udara

pompa diafragma udara terkompresi

Pompa Diafragma yang Dioperasikan Udara, Pompa Diafragma Pemindahan Positif

Pendahuluan Pompa Diafragma Udara Submersible

Pompa diafragma udara (juga dikenal sebagai pompa Membran, pompa diafragma ganda yang dioperasikan udara (AOOD) atau pompa diafragma pneumatik ) yang menggunakan kombinasi aksi bolak-balik dari karet, termoplastik atau teflondiaphragm dan katup yang sesuai di kedua sisi diafragma (periksa katup) , katup kupu-kupu, katup penutup, atau bentuk lain dari katup penutup) untuk memompa cairan.

Deskripsi Pompa Submersible Air Diafragma :

Saluran masuk udara	1 / 4-18NPTF-1
Outlet Cairan	1-11-1 / 2NPTF-1, Rp1-11BSP
Saluran Masuk Cairan	1-11-1 / 2NPTF-1, Rp1-11BSP
Maks. Mengalir	135L / Min
Maks. Kepala	70 jt
Maks. Self-priming Lift (kering)	4 m
Maks. Tekanan udara	8.3bar
Maks. Diameter partikel	3mm
Maks. Dimensi Instalasi	249,5 × 360,5 × 245mm
Berat	9.5kg
Kebisingan	<80db

Aplikasi dan Keuntungan Pompa Submersible Air Diafragma:

Pompa diafragma pneumatik dioperasikan dengan udara terkompresi. pompa diafragma cocok untuk memompa cairan dengan partikel, dan berbagai cairan, yang sangat kental, mudah menguap, korosif atau beracun, serta koloid. Badan pompa terbuat dari paduan aluminium, besi cor atau stainless steel. Diafragma terbuat dari karet berkualitas tinggi seperti karet Nitrile, karet chloronorgutta, karet fluoroine. Pompa diafragma banyak digunakan dalam industri kimia minyak bumi, elektronik, keramik, makanan dan tekstil.

Pompa Diafragma Udara Submersible Gambaran Umum

pompa diafragma menawarkan pengiriman volume tinggi bahkan pada tekanan udara rendah dan kisaran jalan yang tersedia dari opsi kompatibilitas material yang tersedia. Lihat model dan grafik opsi. Pompa BSK dilengkapi dengan motor udara termodulasi dan bagian fluida.

Pompa diafragma yang dioperasikan udara secara bergantian menghasilkan tekanan cairan intake dan tekanan fluida positif di ruang fluida dengan menggunakan perbedaan tekanan di ruang udara. Ball valve dapat memastikan aliran cairan ke depan.

Bersepeda pompa akan dimulai ketika tekanan udara diterapkan dan akan terus memompa dan mengikuti permintaan. Ini akan membangun dan mempertahankan tekanan garis dan akan berhenti bersepeda setelah tekanan garis maksimum tercapai (perangkat penangguhan ditutup) dan akan melanjutkan pemompaan sesuai kebutuhan.

Spesifikasi Pompa Air Diafragma

Pompa Diafragma Udara
1. Tidak bocor
2. Kinerja priming diri yang baik
3. Sampaikan semua jenis media
4. Bahan: Baja tuang, Alu, SS, PP

A 2 5 XX - XXX - X ( pemilihan model)

Bentuk mulut pipa: A-BSP B-NPT (F) C-Flange

Bahan diafragma: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

Bahan Bola: 9 -Santoprene H - Hytre T - PTFE A - Asetal

Bahan kursi bola: P / K –Polypropylene / Kynoar SS –Stainless Steel

Bahan pompa: SS –Stainless Steel AL –Aluminium Alloy CI- Carbon Steel P / K –Polypropylene / Kynoar

Batas Suhu Terapan Maksimum (bahan diafragma / bola / segel)

Acetal ···················…··········…··············· 40 ° - 150 ° F (4,4-65,5 ° C)

Santoprene ·············…·················…···… .. -40 ° - 225 ° F ( -40 ° - 107.2 ° C) Teflon ···················…······················ ······· 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ······························· ··················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ················· · °······----··----------------------------------350-350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350-350 ° F (-40 ° -176.6 ° C) Hytrel · ··············…··········…···················· · · ·--° 20 -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ·········…··················· ········ 10 10 10 10 10 10· 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polypropylene ············ ································ 32 ° - 175 ° F (0-79,4 ° C)

Persyaratan untuk Udara dan Pelumasan

TEKANAN UDARA YANG LUAR BIASA. Dapat menyebabkan kerusakan pompa, cedera pribadi, atau kerusakan properti.

Filter yang mampu menyaring partikel yang lebih besar dari 50 mikron harus digunakan pada pasokan udara. Tidak ada pelumasan yang diperlukan selain pelumas cincin "O" yang diterapkan selama perakitan atau perbaikan.
Jika ada udara yang dilumasi, pastikan bahwa itu kompatibel dengan cincin dan segel "O" di bagian motor udara pompa.

INSTRUKSI OPERASI

Selalu siram pompa dengan pelarut yang kompatibel dengan bahan yang dipompa jika bahan yang dipompa terkena "pengaturan" saat tidak digunakan untuk jangka waktu tertentu.
Putuskan pasokan udara dari pompa jika tidak aktif selama beberapa jam.
Volume material outlet tidak hanya diatur oleh pasokan udara tetapi juga oleh pasokan material yang tersedia di saluran masuk. Pipa suplai material tidak boleh terlalu kecil atau terbatas. Pastikan untuk tidak menggunakan selang yang mungkin roboh.
Ketika pompa diafragma digunakan dalam situasi feed-paksa (inlet banjir), direkomendasikan bahwa "Katup Periksa" dipasang di saluran masuk udara.
Kencangkan kaki pompa diafragma ke permukaan yang sesuai untuk memastikan kerusakan dari getaran.

Pemeliharaan

Silakan lihat skema komponen dalam gambar perakitan untuk mencari nomor seri dan nama komponen dan memahami informasi komponen dan paket layanan pemeliharaan.
Beberapa bagian BSK ditandai sebagai "memakai bagian", yang dapat memudahkan untuk layanan cepat dan pengurangan waktu henti.
Paket servis dibagi untuk melayani dua fungsi pompa diafragma yang terpisah: 1. BAGIAN UDARA, 2. BAGIAN CAIRAN. FLUID SEC -TION dibagi lebih jauh untuk mencocokkan bagian khas PILIHAN BAHAN.
Berikan permukaan kerja yang bersih untuk melindungi bagian-bagian bergerak internal yang sensitif dari kontaminasi dari kotoran dan benda asing selama layanan pembongkaran dan pemasangan kembali.
Simpan catatan aktivitas layanan yang baik dan sertakan pompa dalam program pemeliharaan preventif.
Sebelum pembongkaran, material yang ditangkap kosong di dalam outlet man-dilipat dengan membalik pompa untuk mengalirkan material dari pompa.
