Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Produk: | pompa diafragma yang dioperasikan pneumatik | Ukuran partikel maksimum: | 7mm |
|---|---|---|---|
| Aplikasi: | Industri pengolahan air | Fitur: | Tidak bocor |
| Menyoroti: | pompa diafragma stainless,pompa diafragma industri |
||

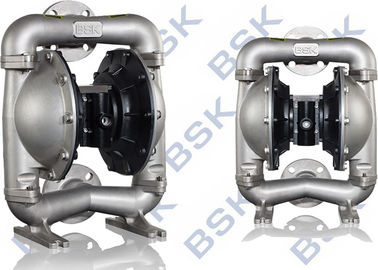

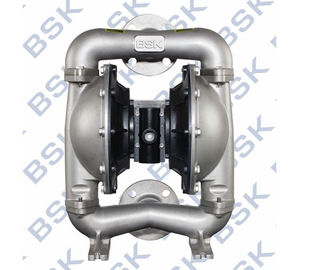

SS Pompa Vakum Diafragma Udara Ganda Dioperasikan 8.3bar Self Priming
Pompa diafragma udara (juga dikenal sebagai pompa Membran, pompa diafragma ganda yang dioperasikan udara (AOOD) atau pompa diafragma pneumatik ) yang menggunakan kombinasi aksi bolak-balik dari karet, termoplastik atau teflondiaphragm dan katup yang sesuai di kedua sisi diafragma (periksa katup) , katup kupu-kupu, katup penutup, atau bentuk lain dari katup penutup) untuk memompa cairan.
| Barang | Deskripsi | Satuan | Gambar Referensi |
| 1 | Tekanan saluran masuk udara maksimum | Mpa | 0,83 |
| 2 | Laju aliran maksimum | L / Min | 667 |
| 3 | Angkat maksimum | M. | 70 |
| 4 | Tekanan outlet maksimum | Mpa | 0,83 |
| 5 | Ukuran partikel maksimum | mm | 7 |
| 6 | Berat | kg | 28 |
| 7 | Tingkat kebisingan | db | ＜ 70 |
Prinsip bekerja
Di dua ruang pompa simetris dilengkapi dengan diafragma, yang dihubungkan oleh batang bait pusat. Udara terkompresi masuk dari katup saluran masuk pompa, dan masuk ke dalam satu rongga, mendorong gerakan diafragma, dan gas yang dipancarkan dari rongga lain. Begitu sampai di tujuan, komponen distribusi gas akan secara otomatis mengompres udara ke ruang lain, mendorong diafragma ke arah yang berlawanan, sehingga membuat dua sinkronisasi diafragma terus menerus untuk gerakan bolak-balik.
Udara terkompresi masuk ke dalam katup, membuat diafragma ke gerakan yang benar, dan hisap ruang membuat media masuk ke dalam, mendorong bola ke dalam ruangan, katup bola dimatikan karena terhirup, Media yang dikeluarkan melalui ekstrusi, dan membuka katup bola dan pada saat yang sama menutup katup bola, mencegah aliran balik, sehingga untuk membuat media tanpa henti dari pintu masuk dihirup, keluar eduction.
Area aplikasi:
Industri kimia; Industri Pelapisan; Industri Lukisan; Industri Pewarna; Industri Kimia Pigmen dan Tekstil; Industri makanan; Industri pengolahan air; Industri Minyak Bumi; Industri perlindungan lingkungan; Industri farmasi
Spesifikasi
Pompa Diafragma Udara
1. Tidak bocor
2. Kinerja priming diri yang baik
3. Sampaikan semua jenis media
4. Bahan: Baja tuang, Alu, SS, PP
A 50 XX - XXX - X ( pemilihan model)
Bentuk mulut pipa: A-BSP B-NPT (F) C-Flange
Bahan diafragma: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
Bahan Bola: 9 -Santoprene H - Hytre T - PTFE A - Asetal
Bahan kursi bola: P / K –Polypropylene / Kynoar SS –Stainless Steel
Bahan pompa: SS –Stainless Steel AL –Aluminium Alloy CI- Carbon Steel P / K –Polypropylene / Kynoar
Batas Suhu Terapan Maksimum (bahan diafragma / bola / segel)
Acetal ···················…·······…················· 40 ° - 150 ° F (4,4-65,5 ° C)
Santoprene ·························…·····…······ -40 ° - 225 ° F ( -40 ° - 107.2 ° C) Teflon ····················…····················· ········· 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ····························· · --······ 10 10 10 10 10 10 10·· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ············· ········---··-------------------------------40 ° - 350 ° F (-40) ° -176,6 ° C) Hytrel · ······················…···················· · · ·--1 -1 ° 20 -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ·········…·················· ········ 10 10 10 10 10 10·· 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polypropylene ··········· ········ 32 32 32 · 32 ° ° °· ° ° ° ° ° ° ° ° ° ° ° 32 ° 32 32 ° ° 32 32 ° 32 32 ° ° 32 ° 32 ° 32 ° 32 32 32 ° 32 ° 32 ° 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 ° - 175 ° F (0-79.4 ° C)

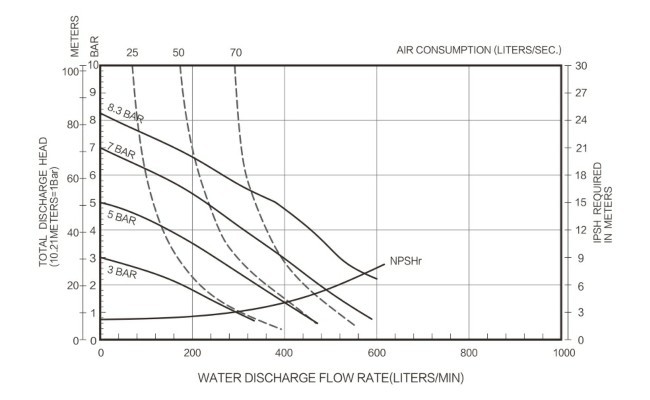

2 "Diagram alir
