Pompa Diafragma Plastik Didorong Udara / Teflon Diafragma Pompa 2,8 kg Berat

Pompa Polypropylene Diafragma Tanpa Bocoran Untuk Mencetak Tinta / Pencelupan

Pompa diafragma udara (juga dikenal sebagai pompa Membran, pompa diafragma ganda yang dioperasikan udara (AOOD) atau pompa diafragma pneumatik ) yang menggunakan kombinasi aksi bolak-balik dari karet, termoplastik atau teflondiaphragm dan katup yang sesuai di kedua sisi diafragma (periksa katup) , katup kupu-kupu, katup penutup, atau bentuk lain dari katup penutup) untuk memompa cairan.

Aplikasi Utama Pompa Diafragma Plastik
Pompa selai kacang, acar, kentang tumbuk, sosis, selai, bubur apel, coklat dan sebagainya.
Pompa cat, permen karet, pigmen.
Perekat dan lem, semua jenis pompa bisa menyedot.
Semua jenis ubin, porselen, batu bata, dan glasir tembikar.
Setelah sumur minyak telah dibor, pompa endapan dan isi.
Pompa berbagai emulsi dan pengepakan.
Pompa berbagai kotoran.
Gunakan pompa sebagai tanker minyak, tongkang membersihkan dan menarik air limbah gudang.
Hop dan bubur tepung terfermentasi, sirup, gula padat.
Pompa air di tambang, terowongan, terowongan, pengolahan mineral, dan terak. Pompa semen dan grouting semen.
Semua jenis pulp karet.
semua jenis minyak abrasive, korosif dan lumpur, minyak dan wadah pembersih umum.
Semua jenis cairan yang sangat beracun, mudah terbakar, dan mudah menguap.
Semua jenis asam kuat, alkali kuat, cairan korosi kuat.
Semua jenis cairan tahan suhu tinggi dengan suhu tertinggi 150 DEG C.
Sebagai berbagai peralatan pemisahan cairan padat dari pemancar tekanan tahap depan.

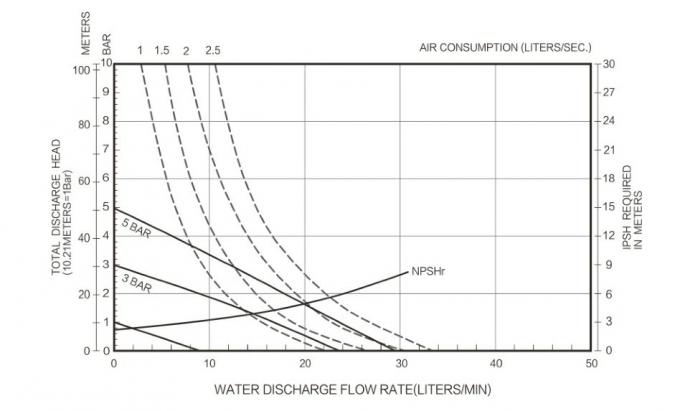

Tingkat aliran:

Pemeliharaan

 Silakan lihat skema komponen dalam gambar perakitan untuk mencari nomor seri dan nama-nama suku cadang dan memahami informasi suku cadang dan paket layanan pemeliharaan.  Beberapa bagian BSK ditandai sebagai "memakai bagian", yang dapat memudahkan untuk layanan cepat dan pengurangan downtime.  Paket layanan dibagi untuk melayani dua fungsi pompa diafragma terpisah: 1. BAGIAN UDARA, 2. BAGIAN CAIRAN. FLUID SEC -TION dibagi lebih jauh untuk mencocokkan bagian khas PILIHAN BAHAN.  Menyediakan permukaan kerja yang bersih untuk melindungi bagian-bagian bergerak internal yang sensitif dari kontaminasi dari kotoran dan benda asing selama layanan pembongkaran dan pemasangan kembali.  Menyimpan catatan kegiatan layanan yang baik dan memasukkan pompa ke dalam program pemeliharaan preventif.  Sebelum membongkar, material yang ditangkap kosong di dalam outlet man-dilipat dengan membalik pompa untuk mengalirkan material dari pompa.

BAGIAN FLUID PEMBUNGKUSAN

 Lepaskan manifold atas dan bawah (1) dan (11).

 Lepaskan bola (2), cincin "O" (3) (47) dan kursi bola (4).

 Lepaskan tutup cairan (5). CATATAN: Hanya model diafragma yang menggunakan diafragma primer (6A) dan diafragma cadangan (6). Lihat tampilan tambahan dalam ilustrasi Bagian Fluida.

 Lepaskan sekrup (10), mesin cuci (9), diafragma (6A, 6) dan mesin cuci diafragma (7, 8). CATATAN: Jangan menggaruk atau merusak permukaan (23) batang diafragma. BAGIAN FLUID REassembly

 Pasang kembali dalam urutan terbalik.

 Bersihkan dan periksa semua bagian. Ganti bagian yang aus atau rusak dengan bagian baru sesuai kebutuhan.

 Lumasi (23) batang diafragma dan 25) cincin "Y" dengan minyak.

Perbaiki batang diafragma (23) dengan alat instalasi bantu.

Sebelum pengancing baut dan mur terakhir, harap tentukan apakah diafragma (6A, 6) sejajar dengan tutup fluida (5) dengan benar untuk menghindari pelintiran diafragma.

Untuk model yang menggunakan diafragma Teflon: tiga diafragma karet (6) di samping, yang ditandai dengan AIRS SIDE, "ruang udara" dipasang di muka badan pompa.  Mulai pompa, periksa pengancing dan penyegelan setelah pompa berjalan selama periode waktu tertentu.
