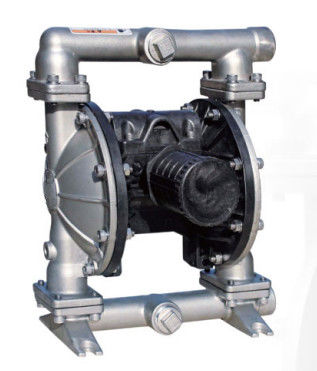

Pompa Diafragma Kimia Bertenaga Udara Terkompresi 192L / Min Kinerja Self Priming Baik

Pneumatic Plastic Chemical Diaphragm Pump Membrane Dengan 135L / Min

Pompa diafragma udara (juga dikenal sebagai pompa Membran, pompa diafragma ganda yang dioperasikan udara (AOOD) atau pompa diafragma pneumatik ) yang menggunakan kombinasi aksi bolak-balik dari karet, termoplastik atau teflondiaphragm dan katup yang sesuai di kedua sisi diafragma (periksa katup) , katup kupu-kupu, katup penutup, atau bentuk lain dari katup penutup) untuk memompa cairan.

Aplikasi:

Ini banyak diterapkan dalam pengolahan air limbah, industri kimia, petrokimia
industri, lukisan, keramik, perlindungan lingkungan, percetakan dan pencelupan, dll untuk menangani semua jenis
cairan korosif, mudah menguap, mudah terbakar, beracun dengan partikel dan viskositas tinggi.

Prinsip bekerja
Di dua ruang pompa simetris dilengkapi dengan diafragma, yang dihubungkan oleh batang bait pusat. Udara terkompresi masuk dari katup saluran masuk pompa, dan masuk ke dalam satu rongga, mendorong gerakan diafragma, dan gas yang dipancarkan dari rongga lain. Begitu sampai di tujuan, komponen distribusi gas akan secara otomatis mengompres udara ke ruang lain, mendorong diafragma ke arah yang berlawanan, sehingga membuat dua sinkronisasi diafragma terus menerus untuk gerakan bolak-balik.

Udara terkompresi masuk ke dalam katup, membuat diafragma ke gerakan yang benar, dan hisap ruang membuat media masuk ke dalam, mendorong bola ke dalam ruangan, katup bola dimatikan karena terhirup, Media yang dikeluarkan melalui ekstrusi, dan membuka katup bola dan pada saat yang sama menutup katup bola, mencegah aliran balik, sehingga untuk membuat media tanpa henti dari pintu masuk dihirup, keluar eduction.

Spesifikasi

Pompa Diafragma Udara
1. Tidak bocor
2. Kinerja priming diri yang baik
3. Sampaikan semua jenis media
4. Bahan: Baja tuang, Alu, SS, PP

A 2 5 XX - XXX - X ( pemilihan model)

Bentuk mulut pipa: A-BSP B-NPT (F) C-Flange

Bahan diafragma: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

Bahan Bola: 9 -Santoprene H - Hytre T - PTFE A - Asetal

Bahan kursi bola: P / K –Polypropylene / Kynoar SS –Stainless Steel

Bahan pompa: SS –Stainless Steel AL –Aluminium Alloy CI- Carbon Steel P / K –Polypropylene / Kynoar

Batas Suhu Terapan Maksimum (bahan diafragma / bola / segel)

Acetal ···················…·······…················· 40 ° - 150 ° F (4,4-65,5 ° C)

Santoprene ··················…·········…········ -40 ° - 225 ° F (- 40 ° - 107.2 ° C) Teflon ··········…·············…·················· ········ 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ······························ ········ 10 10 10 10 10 10 10·· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ·············· ········---··-----------------------------------40 ° - 350 ° F (-40 ° -176,6 ° C) Hytrel · ·····················…······················ · · ·--° 20 -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ··········…·················· ········ 10 10 10 10 10 10·· 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polypropylene ··········· ········· 32 32 32· ° ° °· ° ° ° ° ° ° ° ° ° ° ° ° 32 ° ° ° ° ° ° 32 32 ° ° ° 32 ° ° ° 32 ° ° ° ° 32 ° ° 32 ° 32 32 ° 32 ° 32 32 ° 32 ° 32 ° 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 ° 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 ° 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 ° 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 ° 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 ° - 175 ° F (0-79.4 ° C)
