| Nama Produk: | diafragma pompa pneumatik | Bahan: | Baja cor |
|---|---|---|---|
| Maks. Tekanan udara: | 8.3bar | Kebisingan: | <80db |
| Maks. Dimensi Instalasi: | 249,5 × 360,5 × 245mm | Max. Aliran: | 135L/MIN |
| Menyoroti: | pompa diafragma food grade,pompa submersible yang dioperasikan udara |
||

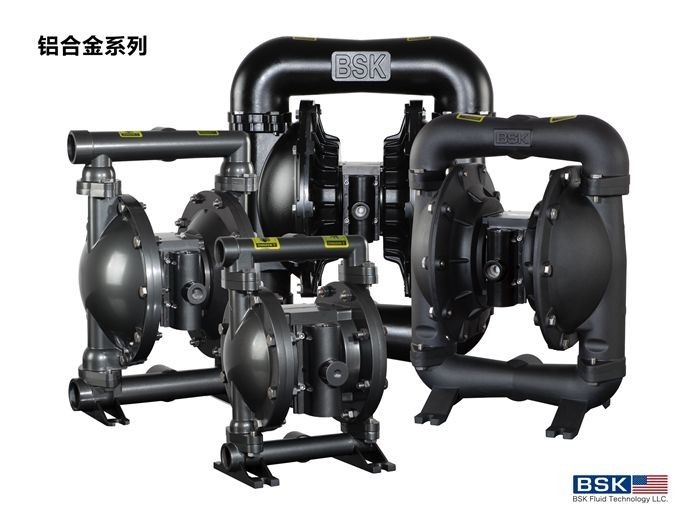

Teflon Pemindahan Positif Pompa Air Udara Dioperasikan Dengan Getaran Rendah
Pompa diafragma udara (juga dikenal sebagai pompa Membran, pompa diafragma ganda yang dioperasikan udara (AOOD) atau pompa diafragma pneumatik ) yang menggunakan kombinasi aksi bolak-balik dari karet, termoplastik atau teflondiaphragm dan katup yang sesuai di kedua sisi diafragma (periksa katup) , katup kupu-kupu, katup penutup, atau bentuk lain dari katup penutup) untuk memompa cairan.
Deskripsi Produk:
Saluran masuk udara | 1 / 4-18NPTF-1 |
Outlet Cairan | 1-11-1 / 2NPTF-1, Rp1-11BSP |
Saluran Masuk Cairan | 1-11-1 / 2NPTF-1, Rp1-11BSP |
Maks. Mengalir | 135L / Min |
Maks. Kepala | 70 jt |
Maks. Self-priming Lift (kering) | 4 m |
Maks. Tekanan udara | 8.3bar |
Maks. Diameter partikel | 3mm |
Maks. Dimensi Instalasi | 249,5 × 360,5 × 245mm |
Berat | 9.5kg |
Kebisingan | <80db |
Spesifikasi
Pompa Diafragma Udara
1. Tidak bocor
2. Kinerja priming diri yang baik
3. Sampaikan semua jenis media
4. Bahan: Baja tuang, Alu, SS, PP
Keuntungan Pompa Diafragma Pneumatik:
1. Ledakan-bukti, nol kebocoran, operasi sederhana.
2. Kemampuan idling, Self suction, Tidak ada kontrol yang rumit.
3. Keragaman material, tidak ada bagian yang berputar, berlaku untuk berbagai situasi erosif.
4. Diafragma, ball and ball seat mengadopsi bahan impor dengan masa pakai lebih lama.
5. Modularisasi katup utama dan motor udara. Tidak rusak, mudah dibongkar dan diperbaiki.
Perhatikan poin-poin berikut ketika beroperasi dengan pompa diafragma pneumatik:
1. Pastikan partikel maksimum yang terkandung dalam fluida tidak melebihi keamanan maksimum pompa melalui standar diameter partikel.
2. Tekanan intake tidak boleh melebihi tekanan maksimum yang diijinkan pompa. Udara bertekanan di atas tekanan pengenal dapat menyebabkan cedera pribadi dan kerusakan properti serta merusak kinerja pompa.
3. Pastikan bahwa sistem perpipaan pemompaan dapat menahan tekanan keluaran tertinggi yang dicapai, dan memastikan kondisi kerja yang bersih dan normal dari sistem pneumatik penggerak.
4. Bunga api statis dapat menyebabkan ledakan dan cedera pribadi dan kerusakan properti. Gunakan kabel dengan luas penampang besar sesuai kebutuhan untuk membumikan sekrup pembumian pada pompa.
5. Persyaratan landasan sesuai dengan hukum dan peraturan setempat dan beberapa persyaratan khusus di lokasi.
6. Kencangkan pompa dan setiap sambungan pipa penghubung untuk mencegah percikan statis dihasilkan oleh getaran. Gunakan selang antistatik.
7. Periksa dan uji keandalan sistem pentanahan secara berkala, yang membutuhkan resistansi pentanahan kurang dari 100 ohm.
8. Pertahankan pembuangan dan ventilasi yang baik, jauh dari sumber yang mudah terbakar, mudah meledak, dan panas.
Batas Suhu Terapan Maksimum (bahan diafragma / bola / segel)
Acetal ···················…·······…················· 40 ° - 150 ° F (4,4-65,5 ° C)
Santoprene ··················…·········…···················· ··· -40 ° - 225 ° F (-40 ° - 107.2 ° C) Teflon ············…··················· ······································· 40 ° - 220 ° F (4,4 ° - 104 ° C) Nitrile ················…··········…··················· · --······ 10 10 10 ° ° °·· ° ° ° 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ··········· ········· · ····· ·········· ··· · · · · · · · · · · · · ································· ··· -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel · ······························· ·········--··-----------------------------20 ° -150 ° F (-12 ° - 93 ° C) Kynar ·····················…·················· ········· 10 10·· 10 10 10 10 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polypropylene ·················…······················ ············ 32 ° - 175 ° F (0-79.4 ° C)
1 " Diagram alir
Dimensi instalasi :
