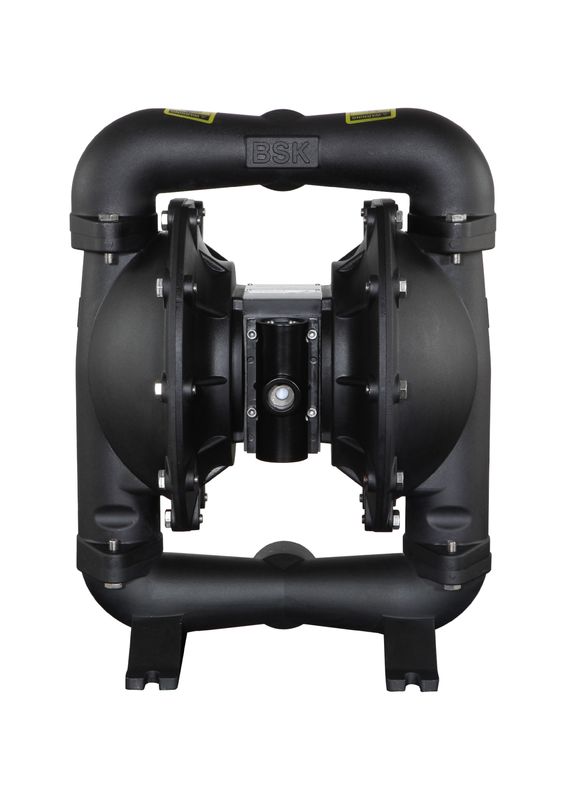

Pompa Air Diafragma Ganda Yang Dioperasikan Dioperasikan Dengan Resistansi Suhu Tinggi

Persyaratan untuk Udara dan Pelumasan

EXCESSIVE AIR PRESSURE. TEKANAN UDARA YANG LUAR BIASA. Can cause pump damage, personal injury or property damage. Dapat menyebabkan kerusakan pompa, cedera pribadi, atau kerusakan properti.

• A filter capable of filtering out particles larger than 50 microns should be used on the air supply. Filter yang mampu menyaring partikel yang lebih besar dari 50 mikron harus digunakan pada pasokan udara. There is no lubrication required other than the “O” ring lubricant which is applied during assembly or repair. Tidak ada pelumasan yang diperlukan selain pelumas cincin "O" yang diterapkan selama perakitan atau perbaikan.
• Jika ada udara yang dilumasi, pastikan bahwa itu kompatibel dengan cincin dan segel "O" di bagian motor udara pompa.

INSTRUKSI OPERASI

• Selalu siram pompa dengan pelarut yang kompatibel dengan bahan yang dipompa jika bahan yang dipompa terkena "pengaturan" saat tidak digunakan untuk jangka waktu tertentu.
• Putuskan pasokan udara dari pompa jika tidak aktif selama beberapa jam.
• The outlet material volume is governed not only by the air supply but also by the material supply available at the inlet. Volume material outlet tidak hanya diatur oleh pasokan udara tetapi juga oleh pasokan material yang tersedia di saluran masuk. The material supply tubing should not be too small or restrictive. Pipa suplai material tidak boleh terlalu kecil atau terbatas. Be sure not to use hose which might collapse. Pastikan untuk tidak menggunakan selang yang mungkin roboh.
• Ketika pompa diafragma digunakan dalam situasi feed-paksa (inlet banjir), direkomendasikan bahwa "Periksa Valve" dipasang di saluran masuk udara.
• Kencangkan kaki pompa diafragma ke permukaan yang sesuai untuk memastikan kerusakan dari getaran.

Pemeliharaan

• Silakan lihat skema komponen dalam gambar perakitan untuk mencari nomor seri dan nama komponen dan memahami informasi komponen dan paket layanan pemeliharaan.
• Beberapa bagian BSK ditandai sebagai "memakai bagian", yang dapat memudahkan untuk layanan cepat dan pengurangan waktu henti.
• Service kits are divided to service two separate diaphragm pump functions: 1. AIR SECTION, 2. FLUID SECTION. Paket servis dibagi untuk melayani dua fungsi pompa diafragma terpisah: 1. BAGIAN UDARA, 2. BAGIAN CAIRAN. The FLUID SEC -TION is divided further to match typical part MATERIAL OPTIONS. FLUID SEC -TION dibagi lebih jauh untuk mencocokkan bagian khas OPSI BAHAN.
• Memberikan permukaan kerja yang bersih untuk melindungi bagian-bagian bergerak internal yang sensitif dari kontaminasi dari kotoran dan benda asing selama layanan pembongkaran dan pemasangan kembali.
• Simpan catatan aktivitas layanan yang baik dan sertakan pompa dalam program pemeliharaan preventif.
• Sebelum pembongkaran, material yang ditangkap kosong di dalam outlet man-dilipat dengan membalik pompa untuk mengalirkan material dari pompa.

BAGIAN FLUID PEMBUNGKUSAN

• Hapus manifold atas dan bawah (1) dan (11).
• Lepaskan bola (2), cincin "O" (3) (47) dan kursi bola (4).
• Lepaskan tutup cairan (5).

NOTE: Only diaphragm models use a primary diaphragm(6A) and a backup diaphragm(6). CATATAN: Hanya model diafragma yang menggunakan diafragma primer (6A) dan diafragma cadangan (6). Refer to the aux iliary view in the Fluid Section illustration. Lihat tampilan tambahan dalam ilustrasi Bagian Cairan.

• Lepaskan sekrup (10), mesin cuci (9), diafragma (6A, 6) dan mesin cuci diafragma (7, 8).
  CATATAN: Jangan menggaruk atau merusak permukaan (23) batang diafragma.

BAGIAN FLUID REassembly

• Pasang kembali dalam urutan terbalik.
• Clean and inspect all parts. Bersihkan dan periksa semua bagian. Replace worn or damaged parts with new parts as required. Ganti bagian yang aus atau rusak dengan bagian baru sesuai kebutuhan.
• Lumasi (23) batang diafragma dan 25) cincin "Y" dengan pelumas.
• Perbaiki batang diafragma (23) dengan alat instalasi bantu.
• Sebelum pengancing baut dan mur terakhir, harap tentukan apakah diafragma (6A, 6) sejajar dengan tutup fluida (5) dengan benar untuk menghindari pelintiran diafragma.
• Untuk model yang menggunakan diafragma Teflon: tiga diafragma karet (6) di samping, yang ditandai dengan AIRS SIDE, "ruang udara" dipasang di muka badan pompa.
• Mulai pompa, periksa pengikat dan penyegelan setelah pompa berjalan selama periode waktu tertentu.

Dimensi instalasi:
