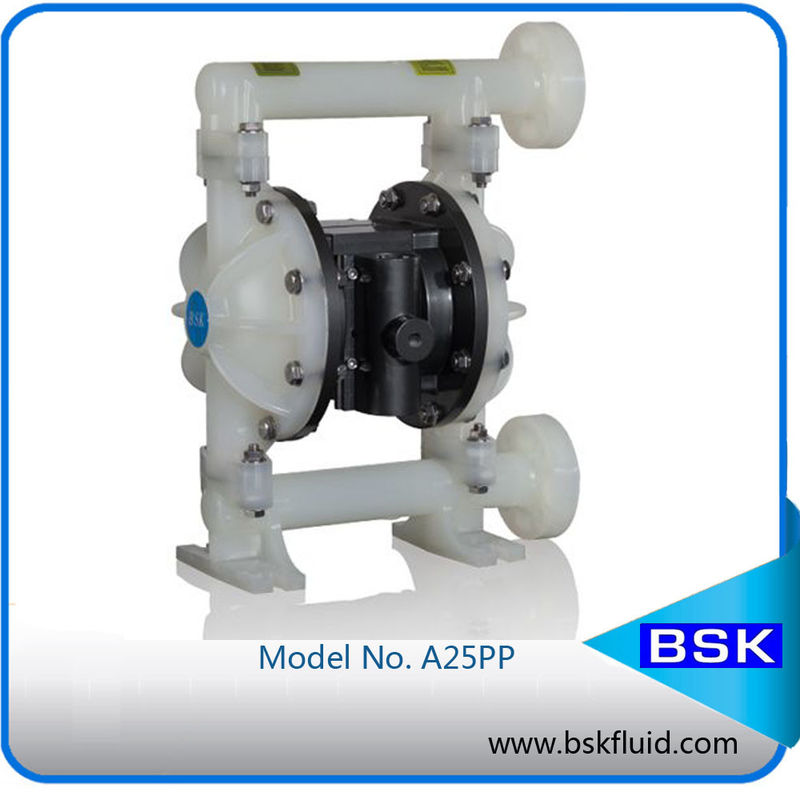

Self Priming Pneumatic Diaphragm Pump 1.5 Air Diaphragm Pump Tekanan Udara Rendah

Catatan: Berat pompa dalam tabel adalah perkiraan .. Akan disebabkan perbedaan karena komponen. Hanya untuk referensi.

Batas Suhu Bahan (Diafragma / bola / bahan tertutup)

Deskripsi Pompa Diafragma Vakum

Pompa diafragma BSK menawarkan pengiriman volume tinggi bahkan pada tekanan udara rendah dan berbagai pilihan kompatibilitas material yang tersedia. Pompa BSK memiliki desain tahan kios, motor modular udara / bagian fluida.

Pompa diafragma ganda yang dioperasikan udara menggunakan diferensial tekanan di ruang udara untuk secara bergantian menciptakan hisap dan tekanan fluida positif di ruang fluida, bola memeriksa memastikan aliran positif fluida.

Setelah ventilasi, pompa akan menyala, dan tekanan keluaran mencapai keluaran yang diinginkan. Ketika tekanan dalam output mencapai batas maksimum (setara dengan kedua inlet & outlet ditutup) Pompa akan berhenti berjalan. Setelah tekanan dalam pipa kurang dari katup maksimum pompa akan melanjutkan operasi ..

PEMELIHARAAN

• Lihat tampilan bagian dalam bagan perakitan untuk nomor dan nama bagian untuk memahami informasi bagian dan kit layanan.
• Bagian-bagian yang ditandai dengan “Bagian-bagian yang rentan”, untuk menyiapkan bagian-bagian ini di tangan akan membantu Anda menghemat waktu untuk perawatan yang cepat dan mengurangi waktu henti.
• Fungsi kit layanan pemeliharaan dipisahkan menjadi 2 bagian independen: 1, kit udara; 2, kit basah. Kit basah akan dibagi lagi agar sesuai dengan opsi material untuk bagian-bagian tertentu.
  • Berikan permukaan kerja yang bersih untuk melindungi bagian-bagian bergerak internal yang sensitif dari kontaminasi dari kotoran dan benda asing selama layanan pembongkaran dan pemasangan kembali.
  • Simpan catatan aktivitas layanan yang baik dan sertakan pompa dalam program pemeliharaan preventif.
  • Sebelum membongkar, material yang ditangkap kosong di dalam outlet berjenis dengan memutar pompa terbalik untuk mengalirkan material dari pompa.

Perawatan pompa diafragma mengatur ulang titik perhatian.

• Semua bagian yang disegel dan posisi yang terhubung harus dilapisi dengan minyak.
• Semua bagian yang disegel digunakan kembali perlu diperiksa jika ada kerusakan. Jika ada kerusakan pada permukaan, silakan gunakan yang baru.
• Arah bibir cincin segel bentuk bibir perlu dipasang ke arah yang diarahkan pada bagan.
• Baut pada tutup fluida perlu diikat bergantian untuk memastikan efek penyegelan yang lebih baik ..

Panduan pemecahan masalah

1. Outlet air memiliki cairan saat memompa

Periksa apakah diafragma rusak

Periksa apakah baut diafragma melonggarkan

2. Cairan keluaran memiliki gelembung

Periksa sambungan pipa hisap tertutup dengan baik

Periksa pipa hisap dan saluran masuk fluida tersegel dengan baik

Periksa cincin antara saluran masuk fluida dan tutup fluida dengan cincin-O

Periksa baut diafragma diikat

3. Kapasitas pengisian rendah

Periksa apakah pasokan udara stabil

Periksa apakah inlet dan outlet diblokir

Periksa sambungan ke saluran masuk cairan tertutup dan tidak bocor

Periksa apakah bola menempel pada kursi bola atau kursi bola tidak cocok

4. Tanpa gerakan bolak-balik, aliran udara dikeluarkan dari port pembuangan

Periksa cincin yang disegel dari katup udara utama

Periksa cincin yang disegel dari katup batang pilot

Periksa cincin disegel batang diafragma
