0.83mpa Pompa Diafragma Ganda Non Kebocoran Pneumatik 8.6bar

0.83mpa Double Diaphragm Pump Non Leakage Pneumatic 8.6bar
0.83mpa Double Diaphragm Pump Non Leakage Pneumatic 8.6bar

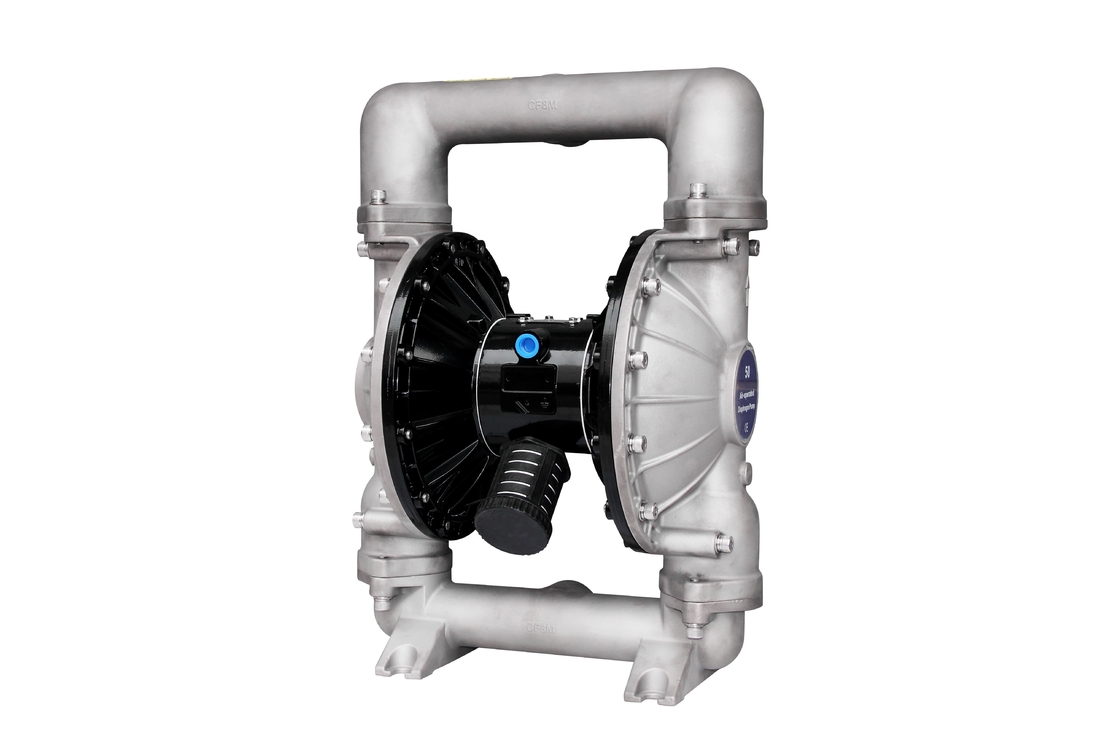

Gambar besar :  0.83mpa Pompa Diafragma Ganda Non Kebocoran Pneumatik 8.6bar

Detail produk:
Tempat asal: Cina
Nama merek: BOGEN
Sertifikasi: CE
Nomor model: BG50SS-PTT-A
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 10 Unit
Harga: negotiable
Kemasan rincian: hutan
Waktu pengiriman: 10
Syarat-syarat pembayaran: FOB T/T
Menyediakan kemampuan: 1000 Unit Per Bulan
Menjamin:: Satu tahun
Kontak
Detil Deskripsi produk
Produksi: Pompa diafragma 2". Tekanan keluar maksimum: 0,83Mpa
Fitur: Tidak bocor Aplikasi: Industri kimia
Kekuasaan: Pneumatik Tekanan: Tekanan rendah
Bahan bakar: udara dioperasikan Tekanan maks: 8,6 batang
Bahan: Baja tuang, Alu, SS, PP
Menyoroti:

0.83mpa Pompa Diafragma Pneumatik

,

Pompa Diafragma Ganda Pneumatik 8.6bar

,

Pompa Pneumatik Diafragma Ganda Tekanan Rendah

0.83mpa Pompa Diafragma Ganda Non Kebocoran Pneumatik 8.6bar



Pendahuluan Pompa Diafragma Kerja Ganda



Pompa diafragma udara(juga dikenal sebagai aPompa membran, pompa diafragma ganda yang dioperasikan udara (AOOD)ataupompa diafragma pneumatik) yang menggunakan kombinasi aksi bolak-balik dari karet, termoplastik atau diafragma dan katup yang sesuai di kedua sisi diafragma (katup periksa, katup kupu-kupu, katup penutup, atau bentuk katup penutup lainnya) untuk memompa cairan.



Pompa diafragma menawarkan pengiriman volume tinggi bahkan pada tekanan udara rendah dan tersedia berbagai opsi kompatibilitas material. Lihat bagan model dan opsi. Pompa dilengkapi dengan motor udara termodulasi dan bagian fluida.

Pompa diafragma yang dioperasikan udara secara bergantian menghasilkan tekanan fluida masuk dan tekanan fluida positif di ruang fluida dengan menggunakan perbedaan tekanan di ruang udara.Katup bola dapat memastikan aliran cairan ke depan.

Siklus pompa akan dimulai saat tekanan udara diterapkan dan akan terus memompa dan mengikuti permintaan.Ini akan membangun dan mempertahankan tekanan saluran dan akan menghentikan siklus setelah tekanan saluran maksimum tercapai (perangkat pengeluaran ditutup) dan akan melanjutkan pemompaan sesuai kebutuhan.



Parameter Pompa Diafragma Kerja Ganda

Barang Keterangan Satuan Gambar Referensi
1 Tekanan saluran masuk udara maksimum Mpa 0,83
2 Tingkat aliran maksimum L/Min 903
3 Angkat maksimum M 70
4 Tekanan keluar maksimum Mpa 0,83
5 Ukuran partikel maksimum mm 9
6 Bobot kg 103
7 Tingkat kebisingan db ＜70





A 50 XX - XXX - X (pemilihan model)



Bentuk mulut pipa: A-BSP B-NPT(F) C-Flange

Bahan diafragma:9 – Santoprene H – Hytrel T - PTFE/Santoprene

Bahan bola:9 -Santoprene H – Hytre T – PTFE A - Asetal

Bahan dudukan bola:P/K –Polypropylene/Kynoar SS –Stainless Steel

Bahan pompa: SS –Stainless Steel AL –Aluminium Alloy CI- Carbon Steel P/K –Polypropylene/Kynoar



Batas Suhu Maksimum yang Diterapkan(bahan diafragma / bola / segel)





Acetal ···················································.000 °·4 40 °. 40 ° - 150°F (4,4- 65,5°C)

Santoprene············································-40°- 225°F (-40°- 107.2°C) ··········································· ········40°- 220°F (4,4°- 104°C) Nitrile····························· ······················10°- 180°F (-12°- 82°C) Viton············· ········································-40°- 350°F (-40° -176,6°C) Hytrel······················································································ ······-20°-150°F (-12°- 93°C) Kynar···························· ·························10°-200°F (-28,9°- 65,5°C) Polipropilena·········· ·······························32°- 175°F (0-79,4°C)



Aplikasi Pompa Diafragma Kerja Ganda



1, cairan beracun, mudah terbakar dan mudah menguap.
2, Asam kuat, cairan alkali kuat dengan korosi
3, Truk tangki, pabrik bilk, memuat dan membongkar produk minyak
4, Acar, bubur buah, kentang tumbuk, cokelat, dll
5, Cat, karet, pigmen dan perekat
6, Aneka pulp keramik, grouting, mortar dan bubur
7, Berbagai lateks, pelarut organik, isian
8, Pengupasan pembawa minyak (pompa air kotor dan sisa minyak)
9, Common hop, pasta encer dari kekuatan ragi, sirup dan molase
10, Cairan khusus



Diagram alir 2".





0.83mpa Pompa Diafragma Ganda Non Kebocoran Pneumatik 8.6bar 0







Gambaran umum









Persyaratan untuk Udara dan Pelumasan





0.83mpa Pompa Diafragma Ganda Non Kebocoran Pneumatik 8.6bar 1TEKANAN UDARA BERLEBIHAN.Dapat menyebabkan kerusakan pompa, cedera pribadi, atau kerusakan properti.

  • Filter yang mampu menyaring partikel yang lebih besar dari 50 mikron harus digunakan pada suplai udara.Tidak diperlukan pelumasan selain pelumas cincin “O” yang diterapkan selama perakitan atau perbaikan.
  • Jika ada udara berpelumas, pastikan cocok dengan cincin dan segel "O" di bagian motor udara pompa.






INSTRUKSI PENGOPERASIAN



  • Selalu siram pompa dengan pelarut yang kompatibel dengan bahan yang dipompa jika bahan yang dipompa dapat "disetel" saat tidak digunakan untuk jangka waktu tertentu.
  • Putuskan sambungan pasokan udara dari pompa jika tidak aktif selama beberapa jam.
  • Volume material outlet diatur tidak hanya oleh suplai udara tetapi juga oleh suplai material yang tersedia di inlet.Tabung suplai material tidak boleh terlalu kecil atau terbatas.Pastikan untuk tidak menggunakan selang yang dapat roboh.
  • Ketika pompa diafragma digunakan dalam situasi pengumpanan paksa (saluran masuk banjir), disarankan untuk memasang “Katup Periksa” pada saluran masuk udara.
  • Kencangkan kaki pompa diafragma ke permukaan yang sesuai untuk memastikan kerusakan akibat getaran.





Pemeliharaan



  • Silakan merujuk ke skema komponen dalam gambar perakitan untuk mencari nomor seri dan nama suku cadang dan memahami informasi suku cadang dan paket layanan pemeliharaan.
  • Beberapa suku cadang BSK ditandai sebagai "suku cadang aus", yang dapat mendukung servis cepat dan pengurangan waktu henti.
  • Kit servis dibagi untuk melayani dua fungsi pompa diafragma terpisah: 1. BAGIAN UDARA, 2. BAGIAN CAIRAN.FLUID SEC -TION dibagi lebih lanjut untuk menyesuaikan PILIHAN BAHAN bagian tipikal.
  • Sediakan permukaan kerja yang bersih untuk melindungi komponen bergerak internal yang sensitif dari kontaminasi kotoran dan benda asing selama pembongkaran dan pemasangan kembali servis.
  • Simpan catatan yang baik tentang aktivitas servis dan sertakan pompa dalam program pemeliharaan preventif.
  • Sebelum membongkar, kosongkan material yang ditangkap di outlet man-ifold dengan memutar pompa secara terbalik untuk mengalirkan material dari pompa.





PEMBONGKARAN BAGIAN CAIRAN



  • Lepas manifold atas dan bawah (1) dan (11).
  • Lepas bola (2), ring “O” (3) (47) dan dudukan bola (4).
  • Lepaskan tutup cairan (5).

CATATAN: Hanya model diafragma yang menggunakan diafragma utama (6A) dan diafragma cadangan (6).Lihat tampilan tambahan dalam ilustrasi Bagian Cairan.

  • Lepaskan sekrup (10), washer (9), diafragma (6A, 6) dan washer diafragma (7, 8).
    CATATAN: Jangan menggores atau mengotori permukaan (23) batang diafragma.





PERAKITAN KEMBALI BAGIAN CAIRAN

  • Pasang kembali dengan urutan terbalik.
  • Bersihkan dan periksa semua bagian.Ganti suku cadang yang aus atau rusak dengan suku cadang baru sesuai kebutuhan.
  • Lumasi (23) batang diafragma dan 25) cincin “Y” dengan gemuk.
  • Perbaiki batang diafragma (23) dengan alat bantu pemasangan.
  • Sebelum pengencangan terakhir baut dan mur, harap tentukan apakah diafragma (6A,6) sejajar dengan tutup cairan (5) dengan benar untuk menghindari terpuntirnya diafragma.
  • Untuk model yang menggunakan diafragma: tiga diafragma karet (6) di samping, yang ditandai dengan "ruang udara" SISI UDARA dipasang di muka badan pompa.
  • Nyalakan pompa, periksa pengencangan dan penyegelan setelah pompa berjalan selama beberapa waktu.



Dimensi pemasangan:

0.83mpa Pompa Diafragma Ganda Non Kebocoran Pneumatik 8.6bar 2
