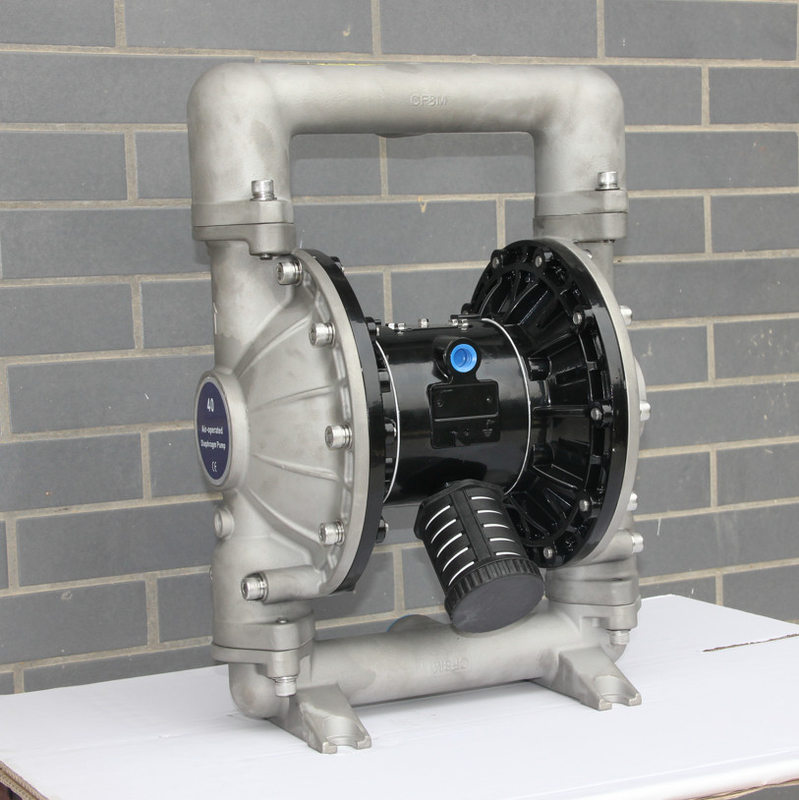

2 "SS Pompa Diafragma Ganda Untuk Industri Teknik Kimia Pompa Udara Pneumatik

Gambaran umum

Persyaratan untuk Udara dan Pelumasan

TEKANAN UDARA BERLEBIHAN.Dapat menyebabkan kerusakan pompa, cedera diri, atau kerusakan properti.

• Filter yang mampu menyaring partikel yang lebih besar dari 50 mikron harus digunakan pada suplai udara.Tidak ada pelumasan yang diperlukan selain pelumas cincin “O” yang digunakan selama perakitan atau perbaikan.
• Jika ada udara yang dilumasi, pastikan bahwa itu kompatibel dengan cincin dan segel "O" di bagian motor udara pompa.

PETUNJUK PENGOPERASIAN

• Selalu siram pompa dengan pelarut yang kompatibel dengan bahan yang dipompa jika bahan yang dipompa harus “disetel” saat tidak digunakan untuk jangka waktu tertentu.
• Putuskan sambungan pasokan udara dari pompa jika tidak aktif selama beberapa jam.
• Volume material outlet diatur tidak hanya oleh suplai udara tetapi juga oleh suplai material yang tersedia di inlet.Pipa suplai material tidak boleh terlalu kecil atau sempit.Pastikan untuk tidak menggunakan selang yang dapat runtuh.
• Ketika pompa diafragma digunakan dalam situasi umpan paksa (saluran masuk banjir), disarankan agar "Katup Periksa" dipasang di saluran masuk udara.
• Amankan kaki pompa diafragma ke permukaan yang sesuai untuk memastikan terhadap kerusakan akibat getaran.

Pemeliharaan

• Silakan lihat skema komponen dalam gambar perakitan untuk mencari nomor seri dan nama suku cadang dan memahami informasi suku cadang dan paket layanan pemeliharaan.
• Beberapa suku cadang BSK ditandai sebagai "suku cadang yang aus", yang dapat menghasilkan servis cepat dan pengurangan waktu henti.
• Kit servis dibagi untuk melayani dua fungsi pompa diafragma terpisah: 1. BAGIAN UDARA, 2. BAGIAN FLUIDA.BAGIAN CAIRAN dibagi lebih lanjut agar sesuai dengan PILIHAN MATERIAL bagian yang khas.
• Sediakan permukaan kerja yang bersih untuk melindungi bagian internal yang bergerak dari kontaminasi dari kotoran dan benda asing selama layanan pembongkaran dan pemasangan kembali.
• Simpan catatan aktivitas servis yang baik dan sertakan pompa dalam program perawatan pencegahan.
• Sebelum dibongkar, kosongkan material yang ditangkap di outlet man -ifold dengan cara memutar pompa secara terbalik untuk mengalirkan material dari pompa.

BAGIAN CAIRAN BAGIAN

• Lepaskan manifold atas dan bawah (1) dan (11).
• Lepaskan bola (2), cincin “O” (3) (47) dan dudukan bola (4).
• Lepaskan tutup cairan (5).

CATATAN: Hanya model diafragma yang menggunakan diafragma utama (6A) dan diafragma cadangan (6).Lihat tampilan bantu dalam ilustrasi Bagian Fluida.

• Lepaskan sekrup (10), washer (9), diafragma (6A, 6) dan washer diafragma (7, 8).
  CATATAN: Jangan menggores atau merusak permukaan (23) batang diafragma.

PERAKITAN BAGIAN FLUIDA

• Pasang kembali dalam urutan terbalik.
• Bersihkan dan periksa semua bagian.Ganti suku cadang yang aus atau rusak dengan suku cadang baru sesuai kebutuhan.
• Lumasi (23) batang diafragma dan 25) ring “Y” dengan gemuk.
• Perbaiki batang diafragma (23) dengan alat bantu instalasi.
• Sebelum pengencangan akhir baut dan mur, harap tentukan apakah diafragma (6A,6) disejajarkan dengan tutup cairan (5) dengan benar untuk menghindari puntiran diafragma.
• Untuk model yang menggunakan diafragma: tiga diafragma karet (6) di samping, yang ditandai dengan "ruang udara" SISI UDARA dipasang di muka badan pompa.
• Nyalakan pompa, periksa pengencangan dan penyegelan setelah bekerja untuk jangka waktu tertentu.

Dimensi instalasi:

Pembongkaran Bagian di Bagian Fluida

sebuah)Pertama,keluarkan pompa dari sistem perpipaan dan tiriskan bahan di dalam pompa.

b) Tempatkan pompa di lingkungan kerja yang bersih.

c) Lepaskan pipa saluran keluar air (1) dari pompa, lalu keluarkan bola (2), cangkir O (3) dan (47) dan soket bola (4) dari ujung atas tutup cairan (5) pada gilirannya.Kemudian, tempatkan pompa terbalik dan lepaskan pipa saluran masuk air (11) untuk mengeluarkan cangkir cincin-O (3) dan (47), dudukan bola (4) dan dudukan bola (2) dari tutup cairan (5) .d) Kendurkan baut di sekeliling kedua penutup cairan dan lepaskan penutup cairan (5).e) Longgarkan sekrup diafragma (10) dan lepaskan ring diafragma (7), (8) dan diafragma (6) dari kedua ujungnya.Segel bibir (25) dapat diganti dengan melepas batang diafragma (23).f) Kendurkan baut (39) terlebih dahulu, lalu lepaskan rumah katup udara (38), deflektor angin (42), paking segel (40) dan (41).g) Keluarkan lembaran katup (36) dan pelat katup (37) dari selongsong katup udara (38).h) Lepaskan klem (29), lepaskan penutup ujung batas (31) dari kedua ujung selongsong katup udara (38), dan ganti cangkir (30) sesuai kebutuhan.i) Setelah mendorong elemen katup (35) keluar dari selongsong katup udara (38) dengan tangan, pengepakan bibir (33) dapat diperiksa.

j) Kendorkan dahulu 4 baut (16) yang mengencangkan kepala silinder, kemudian lepas kepala silinder (14) dan (18) di kedua ujungnya, dan lepas penutup cincin-O (17).k) Lepaskan sealing gasket (19) dari alur rumah motor (15).l) Keluarkan guide rod (22) dan trigger rod (45) dari rumah motor (15), dan pasang kembali lip packing (20) pada trigger rod atau O-ring (44) pada guide rod.Karena langkah perakitan dan langkah pembongkaran pompa diafragma tidak sesuai, harap perhatikan hal-hal berikut selama proses perakitan: 1) Semua elemen penyegelan dan bagian kontaknya harus dilapisi dengan minyak pelumas.

2)Sebelum digunakan, harap hati-hati memeriksa semua elemen penyegelan dari kerusakan, seperti kerusakan permukaan.Jika rusak, ganti dengan yang baru.3) Arah bibir kemasan jenis bibir (20) (, 25), (33) harus konsisten dengan arah yang ditunjukkan pada gambar.4) Baut pada penutup cairan harus dikencangkan secara diagonal untuk mencapai efek penyegelan yang lebih baik.

Penyelesaian masalah1. Beberapa cairan dikeluarkan dari lubang pembuangan dengan aliran udara.Periksa diafragma untuk kerusakan.Periksa kelonggaran sekrup diafragma 2. Periksa apakah sambungan pipa hisap tersegel dengan baik.Periksa apakah sambungan antara pipa hisap dan intake manifold tertutup rapat.Periksa O-ring antara intake manifold dan tutup cairan.Periksa apakah sekrup diafragma longgar.Periksa apakah pasokan udara stabil ketika output pompa rendah.Periksa apakah saluran masuk/keluar tersumbat.Periksa kekencangan udara dari konektor sambungan intake manifold.Bola periksa tidak tersangkut pada dudukan katup atau bola tidak terpasang dengan benar.4. Ketika tidak ada gerakan bolak-balik, udara dikeluarkan dari lubang pembuangan.Periksa cincin segel (33) pada spul (35).Periksa cincin segel (20) pada tuas pemicu (45).Periksa cincin segel (25) pada batang penghubung diafragma
