| Produk: | Pompa Diafragma yang Dioperasikan Udara | Tekanan Outlet Maksimum: | 0,83 mpa |
|---|---|---|---|
| Batas Suhu: | 32 ° - 175 ° F | Tingkat kebisingan: | 70dB |
| Menyoroti: | pompa diafragma bertenaga udara,pompa diafragma polypropylene 70db Non Kebocoran |
||

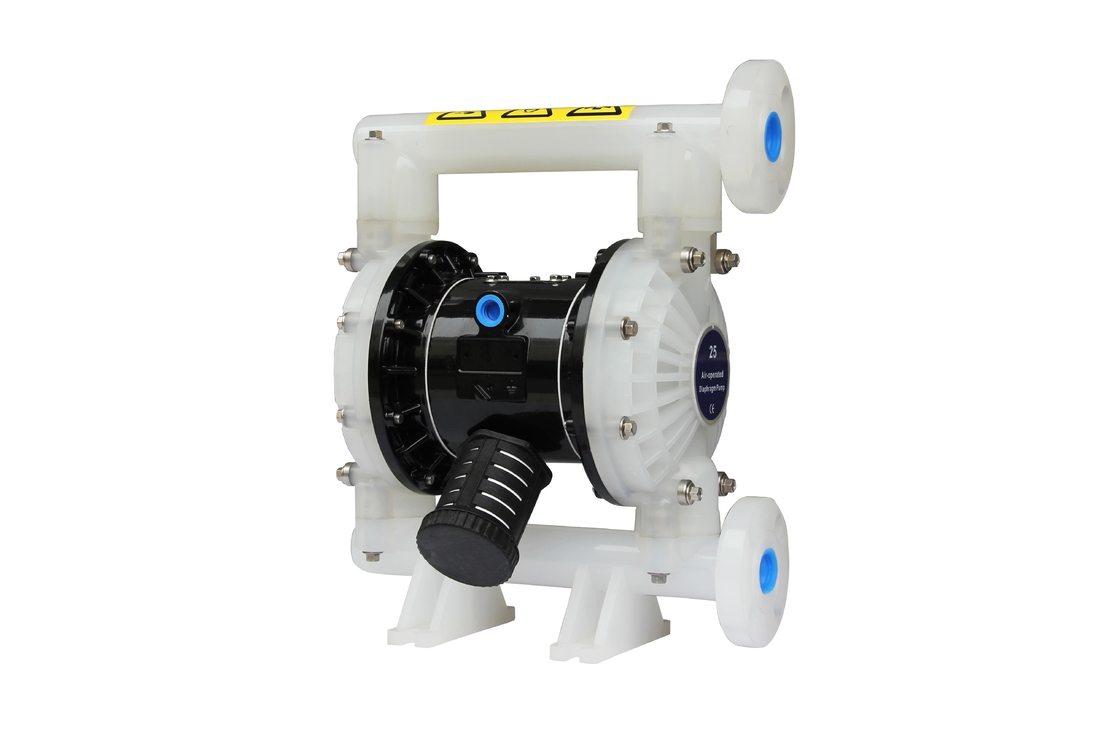

Pompa Diafragma Ganda Bertenaga Udara Vakum Tanpa Kebocoran Untuk Mencetak
spesifikasi
Pompa Diafragma Udara
1. Tidak bocor
2. Kinerja priming diri yang baik
3. Sampaikan semua jenis media
Pompa diafragma udara(juga dikenal sebagaiPompa membran, pompa diafragma ganda yang dioperasikan udara (AOOD)ataupompa diafragma pneumatik) yang menggunakan kombinasi aksi bolak-balik dari karet, termoplastik atau diafragma dan katup yang sesuai di kedua sisi diafragma (katup periksa, katup kupu-kupu, katup penutup, atau bentuk lain dari katup penutup) untuk memompa cairan.
| Barang | Keterangan | Satuan | Gambar Referensi |
| 1 | Tekanan masuk udara maksimum | Mpa | 0.83 |
| 2 | Laju aliran maksimum | 1/Menit | 192 |
| 3 | Angkat maksimum | M | 70 |
| 4 | Tekanan outlet maksimum | Mpa | 0.83 |
| 5 | Ukuran partikel maksimum | mm | 3 |
| 6 | Bobot | kg | 12.3 |
| 7 | Tingkat kebisingan | db | 70 |
BG 2 5 XX - X X- X X (pemilihan model)
Bentuk mulut pipa: A-BSP B-NPT(F) C-Flange
Bahan diafragma: 9 – Santoprene H – Hytrel T - PTFE/Santoprene
Bahan bola:9 -Santoprene H – Hytre T – PTFE A - Acetal
Bahan kursi bola: P/K –Polypropylene/Kynoar SS –Stainless Steel
Bahan pompa: SS –Stainless Steel AL –Aluminium Alloy CI- Carbon Steel P/K –Polypropylene/Kynoar
Batas Suhu Terapan Maksimum(bahan diafragma / bola / segel)
Acetal ···················································.000 °·4 40 °. 40 ° - 150°F (4,4- 65,5°C)
Santoprene····················································································································································· -40 °- 107.2 °C) ···································································································· ·······40°- 220°F (4,4°- 104°C) Nitril·································································································································· ············································································································································································································································································| ·························································································································································································································– (-40°-176.6°C) Hytrel···································································································· ·············-20°-150 °F (-12°- 93°C) Kynar············································································································································································································································································· ········································10°-200 °F (-28,9°- 65,5°C) Polipropilena ······································································································································································· 0-79,4°C)
Penggunaan Produk
1. Pompa selai kacang, kimchi, kentang tumbuk, sosis merah kecil, selai apel, cokelat, dll.
2. Memompa cat, karet, dan pigmen.
3, perekat dan lem, semua jenis dapat dipompa.
4, berbagai ubin, porselen, batu bata dan glasir tembikar.
5. Setelah sumur minyak dibor, pompa sedimen dan nat.
6. Pompa berbagai emulsi dan pengisi.
7. Memompa segala macam usia.
8. Gunakan pompa sebagai tanker, dan tongkang membersihkan tangki untuk menyerap usia.
9, hop dan bubur bubuk fermentasi, sirup, gula padat.
10. Pemompaan air dari tambang, terowongan, terowongan, benefisiasi, dan terak.Memompa nat dan mortar semen.
11, berbagai bubur karet.
12. Berbagai abrasif, korosif, minyak bumi dan lumpur, minyak pembersih dan wadah umum.
13, berbagai cairan yang sangat beracun, mudah terbakar, mudah menguap.
14, berbagai asam kuat, alkali, cairan korosif yang kuat.
15, berbagai cairan suhu tinggi dapat menahan 150 ° C.
16. Sebagai perangkat suplai tekanan pra-tahap untuk berbagai perangkat pemisahan padat-cair
1”Diagram alir
Dimensi instalasi:
Pembongkaran Bagian di Bagian Fluida
a) Pertama, lepaskan pompa dari sistem perpipaan dan tiriskan bahan dari pompa di dalamnya.b) Tempatkan pompa di lingkungan kerja yang bersih.c) Lepaskan pipa outlet (1) dari pompa terlebih dahulu, lalu keluarkan bola (2), cangkir O (3) dan (47) dan dudukan bola (4) dari ujung atas tutup cairan (5) berurutan.Setelah itu, pasang pompa secara terbalik dan bongkar pipa saluran masuk (11) untuk mengeluarkan cangkir O (3) dan (47), dudukan bola (4) dan bola (2) dari tutup cairan (5).d)Lepaskan baut di sekitar kedua tutup cairan untuk membongkar tutup (5).e)Lepaskan sekrup diafragma (10) dan lepaskan washer diafragma (7), (8) dan diafragma (6) dari kedua ujungnya.Lepaskan batang diafragma (23) dan cincin segel bentuk bibir (25) dapat diganti.Pembongkaran Suku Cadang Katup Udara f) Kendorkan dulu baut (39), kemudian lepas selubung katup udara (38), baffle udara (42) dan sealing gasket (40), dan (41).g) Keluarkan potongan katup (36) dan pelat katup (37) dari selubung katup udara (38).h) Bongkar circlip (29) dan keluarkan limit end cap (31) dari kedua ujung selubung katup udara (38), dan Anda dapat mengganti cup (30) sesuai kebutuhan.i)Anda dapat memeriksa pengepakan tipe bibir (33) setelah mendorong keluar gulungan (35) dari selubung katup udara (38) dengan tangan.Pembongkaran Parts untuk Pilot Valve j) Kendurkan 4 baut (16) pemasangan kepala silinder terlebih dahulu, kemudian bongkar kepala silinder (14) dan (18) pada kedua ujungnya dan lepaskan cangkir O (17).k) Lepaskan sealing gasket (19) dari alur casing motor (15).l) Keluarkan pilot rod (22) dan trigger rod (45) dari casing motor (15) dan Anda dapat mengganti lip-type packing (20) pada trigger rod atau cangkir O (44) pada pilot rod.Perakitan Kembali Pompa Diafragma Langkah-langkah perakitan kembali pompa tidak sesuai dengan langkah-langkah pembongkaran, jadi Anda diminta untuk memperhatikan hal-hal berikut dalam proses perakitan kembali: 1) Semua elemen penyegelan, serta bagian kontaknya, harus dilumasi .2) Harap periksa dengan cermat sebelum menggunakan semua elemen penyegelan apakah rusak, seperti kerusakan permukaan.Jika rusak, silakan ganti yang baru.3) Arah bibir kemasan tipe bibir (20)(, 25) dan (33) harus konsisten dengan arah yang ditunjukkan pada grafik.4) Baut pada tutup cairan harus dikencangkan secara bergantian dengan sudut yang berlawanan untuk mencapai hasil penyegelan yang lebih baik.Pemecahan Masalah 1. Beberapa cairan dikeluarkan dari lubang pembuangan bersama dengan aliran udara.Periksa diafragma apakah ada kerusakan.Periksa kelonggaran sekrup diafragma 2. Ada gelembung udara di cairan outlet Periksa sambungan pipa hisap untuk penyegelan yang baik.Periksa sambungan antara pipa hisap dan intake manifold untuk penyegelan yang baik.Periksa O ring antara intake manifold dan tutup cairan Periksa sekrup diafragma untuk kelonggaran 3. Output pompa rendah Periksa suplai udara stabil.Periksa inlet/outlet apakah ada penyumbatan.Periksa konektor yang menghubungkan intake manifold untuk kedap udara Periksa apakah bola tidak menempel pada dudukan atau bola tidak terpasang dengan benar.4. Udara dikeluarkan dari lubang pembuangan ketika tidak ada gerakan bolak-balik.Periksa cincin segel (33) pada katup geser (35).Periksa cincin segel (20) pada batang pemicu (45).Periksa cincin segel (25) pada batang penghubung diafragma
