Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Produk: | Pompa Diafragma yang Dioperasikan Udara | Tekanan Outlet Maksimum: | 0.69Mpa |
|---|---|---|---|
| Batas Suhu: | 32 ° - 175 ° F | Tingkat kebisingan: | 70dB |
| Nama: | Pompa Diafragma Polypropylene | Aplikasi: | Penyampaian Cairan Korosif |
| Laju aliran: | 0-20m3/jam | Bahan Diafragma: | teflon |
| Kepala: | 30m | ||
| Menyoroti: | 1/4 ''Pompa Diafragma Polypropylene,Pompa Diafragma Polypropylene 70db |
||

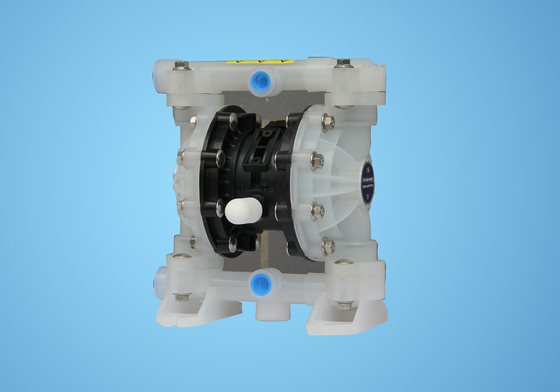

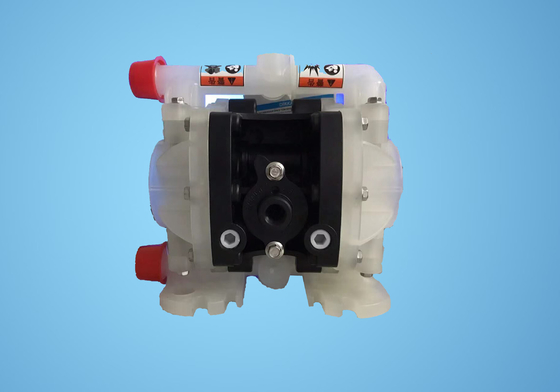

1/4 "Pompa Diafragma yang dioperasikan udara Untuk Menyampaikan Cairan Korosif
Pompa Diafragma Polypropylene Kebisingan Rendah Untuk Korosi pelarut kimia
Pengenalan Pompa Diafragma Polypropylene
Pompa diafragma udara(juga dikenal sebagaiPompa membran, pompa diafragma ganda yang dioperasikan udara (AOOD)ataupompa diafragma pneumatik) yang menggunakan kombinasi aksi bolak-balik dari karet, termoplastik atau diafragma dan katup yang sesuai di kedua sisi diafragma (katup periksa, katup kupu-kupu, katup penutup, atau bentuk lain dari katup penutup) untuk memompa cairan.
Spesifikasi pompa diafragma polypropylene:
1/4" & 1/2" & 1" & 1,5" & 2" & 3"
Pompa diafragma udara
1. Tidak ada kebocoran
2. Performa self-priming yang baik
3. Menyampaikan berbagai media
| Barang | Keterangan | Satuan | Gambar Referensi |
| 1 | UKURAN POMPA udara | INCI | 0,25 |
| 2 | Laju aliran maksimum | 1/Menit | 27 |
| 3 | Angkat maksimum | M | 70 |
| 4 | Tekanan outlet maksimum | Mpa | 0,69 |
| 5 | Ukuran partikel maksimum | mm | 3 |
| 6 | Bobot | kg | 2.3 |
| 7 | Tingkat kebisingan | db | 70 |
BG06 XX - XXX - X (pemilihan model)
Bentuk mulut pipa: A-BSP B-NPT(F) C-Flange
Bahan diafragma: 9 – Santoprene H – Hytrel T - PTFE/Santoprene
Bahan bola:9 -Santoprene H – Hytre T – PTFE A - Acetal
Bahan kursi bola: P/K –Polypropylene/Kynoar SS –Stainless Steel
Bahan pompa: SS –Stainless Steel AL –Aluminium Alloy CI- Carbon Steel P/K –Polypropylene/Kynoar
Batas Suhu Terapan Maksimum(bahan diafragma / bola / segel)
Acetal ···················································.000 °·4 40 °. 40 ° - 150°F (4,4- 65,5°C)
Santoprene····················································································································································· -40 °- 107.2 °C) ···································································································· ·······40°- 220°F (4,4°- 104°C) Nitril·································································································································· ············································································································································································································································································| ·························································································································································································································– (-40°-176.6°C) Hytrel···································································································· ·············-20°-150 °F (-12°- 93°C) Kynar············································································································································································································································································· ········································10°-200 °F (-28,9°- 65,5°C) Polipropilena ······································································································································································· 0-79,4°C)
Penggunaan Produk
1. Pompa selai kacang, kimchi, kentang tumbuk, sosis merah kecil, selai apel, cokelat, dll.
2. Memompa cat, karet, dan pigmen.
3, perekat dan lem, semua jenis dapat dipompa.
4, berbagai ubin, porselen, batu bata dan glasir tembikar.
5. Setelah sumur minyak dibor, pompa sedimen dan nat.
6. Pompa berbagai emulsi dan pengisi.
7. Memompa segala macam usia.
8. Gunakan pompa sebagai tanker, dan tongkang membersihkan tangki untuk menyerap usia.
9, hop dan bubur bubuk fermentasi, sirup, padat gula.
10. Pemompaan air dari tambang, terowongan, terowongan, benefisiasi, dan terak.Memompa nat dan mortar semen.
11, berbagai bubur karet.
12. Berbagai abrasif, korosif, minyak bumi dan lumpur, minyak pembersih dan wadah umum.
13, berbagai cairan yang sangat beracun, mudah terbakar, mudah menguap.
Dimensi instalasi:
sebuah)Pertama, keluarkan pompa dari sistem perpipaan dan tiriskan bahan di dalam pompa.b) Tempatkan pompa di lingkungan kerja yang bersih.c) Lepaskan pipa saluran keluar air (1) dari pompa, lalu keluarkan bola (2), cangkir O (3) dan (47) dan soket bola (4) dari ujung atas tutup cairan (5) pada gilirannya.Kemudian, tempatkan pompa terbalik dan lepaskan pipa saluran masuk air (11) untuk mengeluarkan cangkir cincin-O (3) dan (47), dudukan bola (4) dan dudukan bola (2) dari tutup cairan (5) .d) Kendurkan baut di sekeliling kedua penutup cairan dan lepaskan penutup cairan (5).e) Longgarkan sekrup diafragma (10) dan lepaskan ring diafragma (7), (8) dan diafragma (6) dari kedua ujungnya.Segel bibir (25) dapat diganti dengan melepas batang diafragma (23).f) Kendurkan baut (39) terlebih dahulu, lalu lepaskan rumah katup udara (38), deflektor angin (42), paking segel (40) dan (41).g) Keluarkan lembaran katup (36) dan pelat katup (37) dari selongsong katup udara (38).
h) Lepaskan klem (29), lepaskan penutup ujung batas (31) dari kedua ujung selongsong katup udara (38), dan ganti cangkir (30) sesuai kebutuhan.i) Setelah mendorong elemen katup (35) keluar dari selongsong katup udara (38) dengan tangan, pengepakan bibir (33) dapat diperiksa.j) Kendorkan dahulu 4 baut (16) yang mengencangkan kepala silinder, kemudian lepas kepala silinder (14) dan (18) di kedua ujungnya, dan lepas penutup cincin-O (17).k) Lepaskan sealing gasket (19) dari alur rumah motor (15).l) Keluarkan guide rod (22) dan trigger rod (45) dari rumah motor (15), dan pasang kembali lip packing (20) pada trigger rod atau O-ring (44) pada guide rod.Karena langkah perakitan dan langkah pembongkaran pompa diafragma tidak sesuai, harap perhatikan hal-hal berikut selama proses perakitan: 1) Semua elemen penyegelan dan bagian kontaknya harus dilapisi dengan minyak pelumas.2) Sebelum digunakan, harap hati-hati memeriksa semua elemen penyegel untuk kerusakan, seperti kerusakan permukaan.Jika rusak, ganti dengan yang baru.3) Arah bibir kemasan jenis bibir (20) (, 25), (33) harus konsisten dengan arah yang ditunjukkan pada gambar.4) Baut pada penutup cairan harus dikencangkan secara diagonal untuk mencapai efek penyegelan yang lebih baik.
Penyelesaian masalah1. Beberapa cairan dikeluarkan dari lubang pembuangan dengan aliran udara.Periksa diafragma untuk kerusakan.Periksa kelonggaran sekrup diafragma 2. Periksa apakah sambungan pipa hisap tersegel dengan baik.Periksa apakah sambungan antara pipa hisap dan intake manifold tertutup rapat.Periksa O-ring antara intake manifold dan tutup cairan.Periksa apakah sekrup diafragma longgar.Periksa apakah pasokan udara stabil ketika output pompa rendah.
Periksa apakah saluran masuk/keluar tersumbat.Periksa kekencangan udara dari konektor sambungan intake manifold.Bola periksa tidak tersangkut pada dudukan katup atau bola tidak terpasang dengan benar.4. Ketika tidak ada gerakan bolak-balik, udara dikeluarkan dari lubang pembuangan.Periksa cincin segel (33) pada spul (35).Periksa cincin segel (20) pada tuas pemicu (45).Periksa cincin segel (25) pada batang penghubung diafragma
