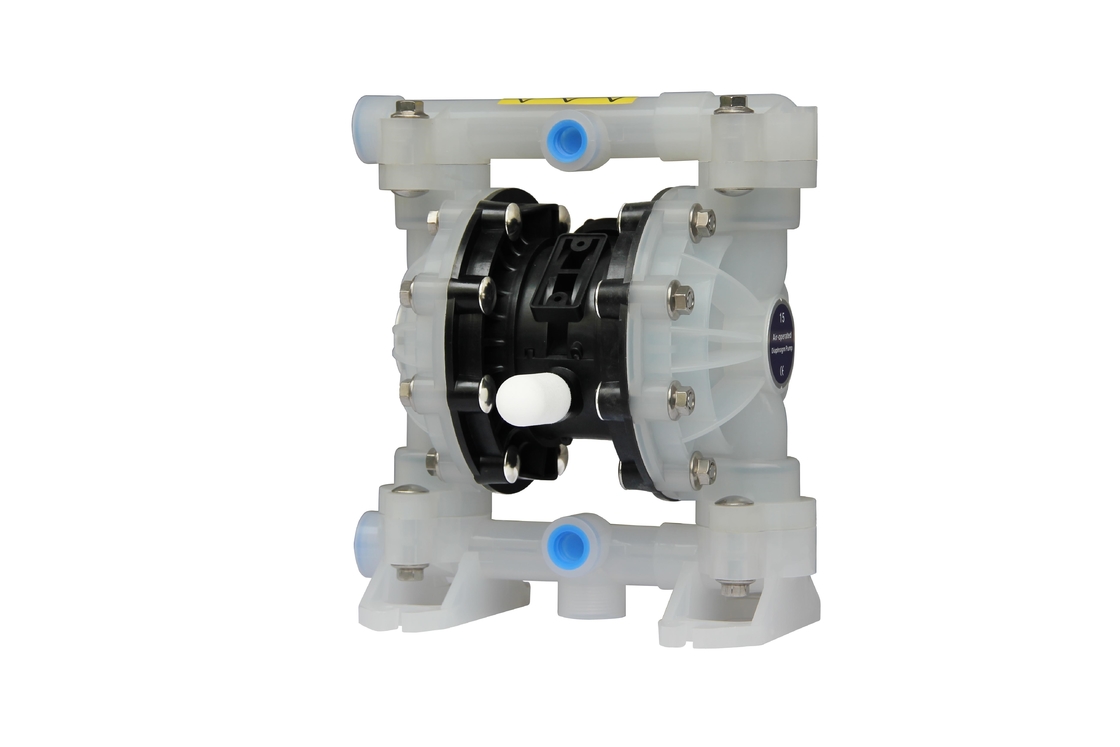

Two Way Portable Diaphragm Pump Asam Kuat Air Reciprocating Pump Dioperasikan

Pompa Diafragma Polypropylene Bertindak Ganda, Air Driven Submersible

Pompa diafragma udara

(juga dikenal sebagaiPompa membran, pompa diafragma ganda yang dioperasikan udara (AOOD)ataupompa diafragma pneumatik) yang menggunakan kombinasi aksi bolak-balik dari karet, termoplastik atau diafragma dan katup yang sesuai di kedua sisi diafragma (katup periksa, katup kupu-kupu, katup penutup, atau bentuk lain dari katup penutup) untuk memompa cairan.

Pompa Diafragma Udara

1. Tidak bocor
2. Kinerja priming diri yang baik
3. Sampaikan semua jenis media
4. Bahan: Baja tuang, Alu, SS, PP

Aplikasi


Pompa dapat menyedot berbagai asam kuat, alkali dan cairan korosif dll.

Gambaran umum

Pompa diafragma menawarkan pengiriman volume tinggi bahkan pada tekanan udara rendah dan berbagai opsi kompatibilitas material yang tersedia.Lihat bagan model dan opsi.Pompa ini dilengkapi dengan motor udara termodulasi dan bagian cairan.

Pompa diafragma yang dioperasikan udara secara bergantian menghasilkan tekanan fluida masuk dan tekanan fluida positif di ruang fluida dengan menggunakan perbedaan tekanan di ruang udara.Katup bola dapat memastikan aliran cairan ke depan.

Siklus pompa akan dimulai saat tekanan udara diterapkan dan akan terus memompa dan memenuhi permintaan.Ini akan membangun dan mempertahankan tekanan saluran dan akan berhenti bersepeda setelah tekanan saluran maksimum tercapai (perangkat pengeluaran ditutup) dan akan melanjutkan pemompaan sesuai kebutuhan.

BAGIAN CAIRAN BAGIAN

• Lepaskan manifold atas dan bawah (1) dan (11).

• Lepaskan bola (2), cincin “O” (3) (47) dan dudukan bola (4).

• Lepaskan tutup cairan (5).

CATATAN: Hanya model diafragma yang menggunakan diafragma utama (6A) dan diafragma cadangan (6).Lihat tampilan bantu dalam ilustrasi Bagian Fluida.

• Lepaskan sekrup (10), washer (9), diafragma (6A, 6) dan washer diafragma (7, 8).
  CATATAN: Jangan menggores atau merusak permukaan (23) batang diafragma.

PERAKITAN BAGIAN FLUIDA

• Pasang kembali dalam urutan terbalik.

• Bersihkan dan periksa semua bagian.Ganti suku cadang yang aus atau rusak dengan suku cadang baru sesuai kebutuhan.

• Lumasi (23) batang diafragma dan 25) ring “Y” dengan gemuk.

• Perbaiki batang diafragma (23) dengan alat bantu instalasi.

• Sebelum pengencangan akhir baut dan mur, harap tentukan apakah diafragma (6A,6) disejajarkan dengan tutup cairan (5) dengan benar untuk menghindari puntiran diafragma.

• Untuk model yang menggunakan diafragma: tiga diafragma karet (6) di samping, yang ditandai dengan "ruang udara" SISI UDARA dipasang di muka badan pompa.

• Nyalakan pompa, periksa pengencangan dan penyegelan setelah bekerja untuk jangka waktu tertentu.

•
