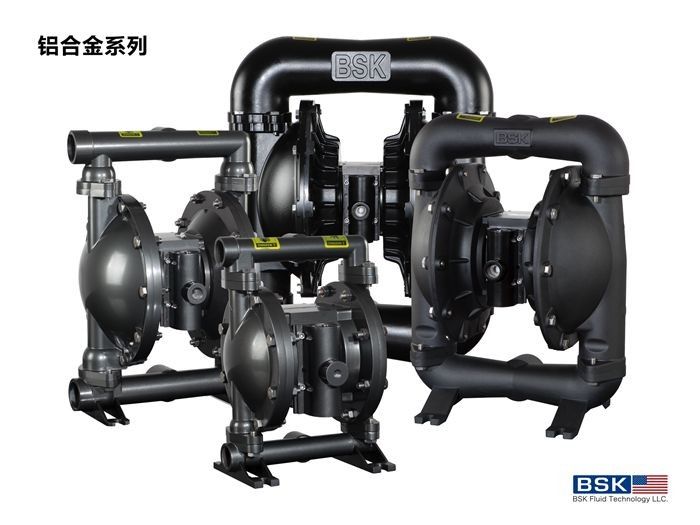

Pompa Cat Diafragma Bertenaga Udara Vakum Pompa Pemindahan Diafragma Positif

Vakum Bertenaga Udara Pompa Pemindahan Positif Pompa Submersible 2 Diafragma

Pompa diafragma menawarkan pengiriman volume tinggi bahkan pada tekanan udara rendah dan kisaran jalan yang tersedia dari opsi kompatibilitas material yang tersedia. Lihat model dan bagan opsi. Pompa ini dilengkapi dengan motor udara termodulasi dan bagian fluida.

Pompa diafragma yang dioperasikan udara secara bergantian menghasilkan tekanan cairan intake dan tekanan fluida positif di ruang fluida dengan menggunakan perbedaan tekanan di ruang udara. Ball valve dapat memastikan aliran cairan ke depan.

Bersepeda pompa akan dimulai ketika tekanan udara diterapkan dan akan terus memompa dan mengikuti permintaan. Ini akan membangun dan mempertahankan tekanan garis dan akan berhenti bersepeda setelah tekanan garis maksimum tercapai (perangkat penangguhan ditutup) dan akan melanjutkan pemompaan sesuai kebutuhan.

Pompa diafragma udara (juga dikenal sebagai pompa Membran, pompa diafragma ganda yang dioperasikan udara (AOOD) atau pompa diafragma pneumatik ) yang menggunakan kombinasi aksi bolak-balik dari karet, termoplastik atau teflondiaphragm dan katup yang sesuai di kedua sisi diafragma (periksa katup) , katup kupu-kupu, katup penutup, atau bentuk lain dari katup penutup) untuk memompa cairan.

Spesifikasi

Pompa Diafragma Udara
1. Tidak bocor
2. Kinerja priming diri yang baik
3. Sampaikan semua jenis media
4. Bahan: Baja tuang, Alu, SS, PP

Aplikasi:

Ini banyak diterapkan dalam pengolahan air limbah, industri kimia, petrokimia
industri, lukisan, keramik, perlindungan lingkungan, percetakan dan pencelupan, dll untuk menangani semua jenis
cairan korosif, mudah menguap, mudah terbakar, beracun dengan partikel dan viskositas tinggi.

A 2 5 XX - XXX - X ( pemilihan model)

Bentuk mulut pipa: A-BSP B-NPT (F) C-Flange

Bahan diafragma: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

Bahan Bola: 9 -Santoprene H - Hytre T - PTFE A - Asetal

Bahan kursi bola: P / K –Polypropylene / Kynoar SS –Stainless Steel

Bahan pompa: SS –Stainless Steel AL –Aluminium Alloy CI- Carbon Steel P / K –Polypropylene / Kynoar

Batas Suhu Terapan Maksimum (bahan diafragma / bola / segel)

Acetal ···················…·······…················· 40 ° - 150 ° F (4,4-65,5 ° C)

Santoprene ·························…·····…······ -40 ° - 225 ° F ( -40 ° - 107.2 ° C) Teflon ····················…····················· ········· 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ····························· ········ 10 10 10 10 10 10 10·· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ·············· ········-----··---------------------------------40 ° - 350 ° F (-40 ° - 176.6 ° C) Hytrel · ·······················…····…················ ···· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ············…·················· ··················· 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polypropylene ················ ········· 32 32 32 ° ° ° · 175 ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° 32 ° ° 32 32 32 ° ° ° ° ° 32 32 32 32 32 32 ° 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32

1 " Diagram alir
