| Nama: | Pompa Diafragma Polypropylene | Keuntungan: | Volume tinggi |
|---|---|---|---|
| Fitur: | Performa Self Priming Bagus | Tekanan saluran masuk udara maksimum: | 0,6 mpa |
| Laju aliran maksimum: | 271 / Min | Hisap kering max: | 4.2m |
| Menyoroti: | pompa diafragma asam,pompa diafragma bertenaga udara |
||

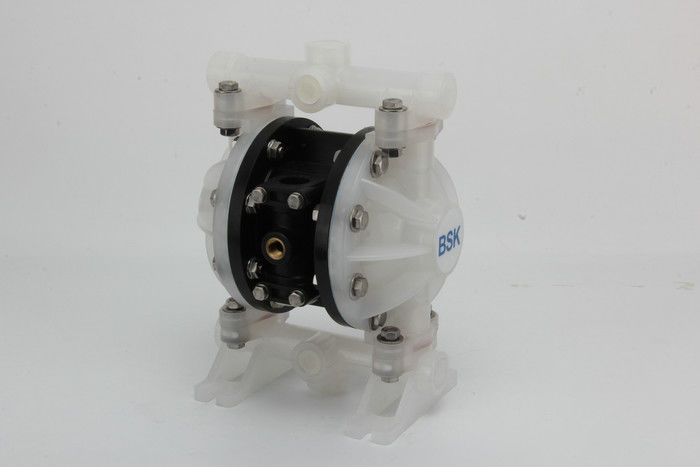

Pompa Polypropylene Diaphragm Volume Tinggi, Kinerja Self Priming Bagus
Pompa Diafragma Polypropylene
(juga dikenal sebagai pompa Membran, pompa diafragma ganda yang dioperasikan udara (AOOD) atau pompa diafragma pneumatik ) yang menggunakan kombinasi aksi bolak-balik dari karet, termoplastik atau teflondiaphragm dan katup yang sesuai di kedua sisi diafragma (katup periksa, katup kupu-kupu , katup penutup, atau bentuk lain dari katup penutup) untuk memompa fluida.
| Barang | Deskripsi | Satuan | Gambar Referensi |
| 1 | Tekanan saluran masuk udara maksimum | Mpa | 0,6 |
| 2 | Laju aliran maksimum | 1 / Min | 27 |
| 3 | Angkat maksimum | M. | 45 |
| 4 | Tekanan outlet maksimum | Mpa | 0,6 |
| 5 | Ukuran partikel maksimum | mm | 1 |
| 6 | Berat | kg | 1.8 |
| 7 | Tingkat kebisingan | db | ＜ 68 |
| 8 | Hisap kering max | m | 4.2 |
Aplikasi Pompa Polypropylene Diafragma
1, Cairan beracun, mudah terbakar dan mudah menguap.
2, Asam kuat, cairan alkali kuat dengan korosi
3, truk tangki, pabrik bilk, memuat dan membongkar produk minyak
4, acar, bubur buah, kentang tumbuk, coklat, dll
5, Cat, karet, pigmen dan perekat
6, Berbagai bubur keramik, grouting, mortar dan bubur
7, Berbagai lateks, pelarut organik, isian
8, Pengupasan pembawa minyak (pompa air kotor dan sisa minyak)
9, Common hop, pasta tipis daya ragi, sirup dan tetes tebu
10, cairan khusus
Gambaran umum
Pompa diafragma menawarkan pengiriman volume tinggi bahkan pada tekanan udara rendah dan kisaran jalan yang tersedia dari opsi kompatibilitas material yang tersedia.
Pompa diafragma yang dioperasikan udara secara bergantian menghasilkan tekanan cairan intake dan tekanan fluida positif di ruang fluida dengan menggunakan perbedaan tekanan di ruang udara. Ball valve dapat memastikan aliran cairan ke depan.
Bersepeda pompa akan dimulai ketika tekanan udara diterapkan dan akan terus memompa dan mengikuti permintaan. Ini akan membangun dan mempertahankan tekanan garis dan akan berhenti bersepeda setelah tekanan garis maksimum tercapai (perangkat penangguhan ditutup) dan akan melanjutkan pemompaan sesuai kebutuhan.
BAGIAN FLUID PEMBUNGKUSAN
Hapus manifold atas dan bawah (1) dan (11).
Lepaskan bola (2), cincin "O" (3) (47) dan kursi bola (4).
Lepaskan tutup cairan (5).
CATATAN: Hanya model diafragma yang menggunakan diafragma primer (6A) dan diafragma cadangan (6). Lihat tampilan tambahan dalam ilustrasi Bagian Fluida.
Lepaskan sekrup (10), mesin cuci (9), diafragma (6A, 6) dan mesin cuci diafragma (7, 8).
CATATAN: Jangan menggaruk atau merusak permukaan batang diafragma (23).
BAGIAN FLUID REassembly
Pasang kembali dalam urutan terbalik.
Bersihkan dan periksa semua bagian. Ganti bagian yang aus atau rusak dengan bagian baru sesuai kebutuhan.
Lumasi (23) batang diafragma dan 25) cincin "Y" dengan pelumas.
Perbaiki batang diafragma (23) dengan alat instalasi bantu.
Sebelum pengancing baut dan mur terakhir, harap tentukan apakah diafragma (6A, 6) sejajar dengan tutup fluida (5) dengan benar untuk menghindari pelintiran diafragma.
Untuk model yang menggunakan diafragma Teflon: tiga diafragma karet (6) di samping, yang ditandai dengan AIRS SIDE, "ruang udara" dipasang di muka badan pompa.
Mulai pompa, periksa pengikat dan penyegelan setelah pompa berjalan selama periode waktu tertentu.
