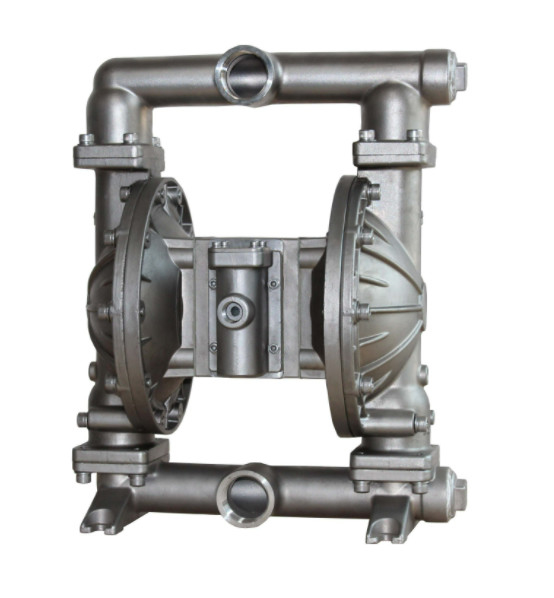

Pompa Diafragma Ganda Berpenggerak Udara 70m Tanpa Kebocoran AODD 378L/Min

Persyaratan untuk Udara dan Pelumasan

TEKANAN UDARA BERLEBIHAN.Dapat menyebabkan kerusakan pompa, cedera pribadi, atau kerusakan properti.

• Filter yang mampu menyaring partikel yang lebih besar dari 50 mikron harus digunakan pada suplai udara.Tidak diperlukan pelumasan selain pelumas cincin “O” yang diterapkan selama perakitan atau perbaikan.
• Jika ada udara berpelumas, pastikan cocok dengan cincin dan segel "O" di bagian motor udara pompa.

INSTRUKSI PENGOPERASIAN

• Selalu siram pompa dengan pelarut yang kompatibel dengan bahan yang dipompa jika bahan yang dipompa dapat "disetel" saat tidak digunakan untuk jangka waktu tertentu.
• Putuskan sambungan pasokan udara dari pompa jika tidak aktif selama beberapa jam.
• Volume material outlet diatur tidak hanya oleh suplai udara tetapi juga oleh suplai material yang tersedia di inlet.Tabung suplai material tidak boleh terlalu kecil atau terbatas.Pastikan untuk tidak menggunakan selang yang dapat roboh.
• Ketika pompa diafragma digunakan dalam situasi pengumpanan paksa (saluran masuk banjir), disarankan untuk memasang “Katup Periksa” pada saluran masuk udara.
• Kencangkan kaki pompa diafragma ke permukaan yang sesuai untuk memastikan kerusakan akibat getaran.

PERAKITAN KEMBALI BAGIAN CAIRAN

• Pasang kembali dengan urutan terbalik.
• Bersihkan dan periksa semua bagian.Ganti suku cadang yang aus atau rusak dengan suku cadang baru sesuai kebutuhan.
• Lumasi (23) batang diafragma dan 25) cincin “Y” dengan gemuk.
• Perbaiki batang diafragma (23) dengan alat bantu pemasangan.
• Sebelum pengencangan terakhir baut dan mur, harap tentukan apakah diafragma (6A,6) sejajar dengan tutup cairan (5) dengan benar untuk menghindari terpuntirnya diafragma.
• Untuk model yang menggunakan diafragma: tiga diafragma karet (6) di samping, yang ditandai dengan "ruang udara" SISI UDARA dipasang di muka badan pompa.
• Nyalakan pompa, periksa pengencangan dan penyegelan setelah pompa berjalan selama beberapa waktu.

Pembongkaran Bagian di Bagian Fluida

a) Pertama, lepaskan pompa dari sistem pipa dan tiriskan material dari dalam pompa.b) Tempatkan pompa di lingkungan kerja yang bersih.c) Bongkar pipa outlet (1) dari pompa terlebih dahulu, lalu keluarkan bola (2), O cup (3) dan (47) dan dudukan bola (4) dari ujung atas tutup cairan (5) berurutan.Setelah itu, pasang pompa terbalik dan bongkar pipa saluran masuk (11) untuk mengeluarkan O cup (3) dan (47), dudukan bola (4) dan bola (2) dari tutup cairan (5).d)Lepaskan baut di sekeliling kedua tutup cairan untuk membongkar tutup (5).e) Lepaskan sekrup diafragma (10) dan lepas pencuci diafragma (7), (8) dan diafragma (6) dari kedua ujungnya.Lepas batang diafragma (23) dan cincin segel berbentuk bibir (25) dapat diganti.Pembongkaran Bagian Katup Udara f) Kendorkan baut (39) terlebih dahulu, kemudian bongkar casing katup udara (38), baffle udara (42) dan sealing gasket (40), dan (41).g) Keluarkan irisan katup (36) dan pelat katup (37) dari selubung katup udara (38).h) Bongkar circlip (29) dan keluarkan tutup ujung batas (31) dari kedua ujung selubung katup udara (38), dan Anda dapat mengganti cawan (30) sesuai kebutuhan.i) Anda dapat memeriksa kemasan jenis bibir (33) setelah mendorong spul (35) dari selubung katup udara (38) dengan tangan.Bongkar Part untuk Pilot Valve j) Kendurkan 4 baut (16) pasang cylinder head terlebih dahulu, kemudian bongkar cylinder head (14) dan (18) pada kedua ujungnya dan lepas O cup (17).k) Lepas sealing gasket (19) dari alur casing motor (15).l) Keluarkan batang pilot (22) dan batang pemicu (45) dari casing motor (15) dan Anda dapat mengganti kemasan tipe bibir (20) pada batang pemicu atau cangkir O (44) pada batang pilot.Merakit Ulang Pompa Diafragma Langkah-langkah pemasangan kembali pompa tidak sesuai dengan langkah-langkah pembongkaran, jadi Anda diminta untuk memperhatikan hal-hal berikut dalam proses pemasangan kembali: 1) Semua elemen perapat, serta bagian kontaknya, harus dilumasi .2) Silakan periksa dengan seksama sebelum penggunaan semua elemen penyegelan apakah rusak, seperti kerusakan permukaan.Jika rusak, harap ganti yang baru.3) Arah bibir pengepakan tipe bibir (20)(, 25) dan (33) harus konsisten dengan arah yang ditunjukkan pada bagan.4) Baut pada tutup cairan harus dikencangkan secara bergantian dengan sudut berlawanan untuk mencapai hasil penyegelan yang lebih baik.Pemecahan masalah 1. Sebagian cairan dikeluarkan dari lubang knalpot bersama dengan aliran udara.Periksa diafragma apakah ada kerusakan.Periksa kelonggaran sekrup diafragma 2. Ada gelembung udara di saluran keluar cairan Periksa sambungan pipa hisap untuk penyegelan yang baik.Periksa sambungan antara pipa hisap dan intake manifold untuk penyegelan yang baik.Periksa O ring antara intake manifold dan fluid cap Periksa kelonggaran sekrup diafragma 3. Keluaran pompa rendah Periksa suplai udara stabil.Periksa inlet / outlet untuk penyumbatan apapun.Periksa konektor yang menghubungkan intake manifold untuk kekencangan udara Periksa apakah bola tidak menempel di dudukan atau bola tidak terpasang dengan benar.4. Udara keluar dari bukaan knalpot saat tidak ada gerakan bolak-balik.Periksa seal ring (33) pada slid valve (35).Periksa seal ring (20) pada trigger rod (45).Periksa seal ring (25) pada diafragma link rod.

FAQ

1.Q: Apakah Anda sebuah pabrik atau perusahaan perdagangan?

A: Kami adalah produsen di shanghai.

2. Q: Apa pembayaran Anda?

J: T/T, Western Union, L/C dll.

3. Q: Bagaimana dengan paketnya?

A: Kasus atau karton kayu lapis standar ekspor.

4.Q: Berapa lama garansi?

A: Kami memiliki garansi 1 tahun, kecuali suku cadang yang dapat dikenakan.

5. Q: Penggunaan produk?

A: Pompa dapat menyedot kacang, acar, bubur tomat, sosis merah, coklat, hop dan sirup dll.

Pompa dapat menyedot cat, pigmen, lem dan perekat dll.

Pompa dapat menyedot berbagai bubur kaca dari ubin, porselen, batu bata dan barang pecah belah dll.
