Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Produksi: | Pompa Diafragma Berbasis Udara Ganda | Fitur: | Tidak bocor |
|---|---|---|---|
| Aplikasi: | Industri kimia | Laju aliran maksimum: | 192l / mnt |
| Aplikasi: | Universal | Bahan: | besi cor |
| Menyoroti: | pompa diafragma kembar,pompa diafragma aksi ganda |
||

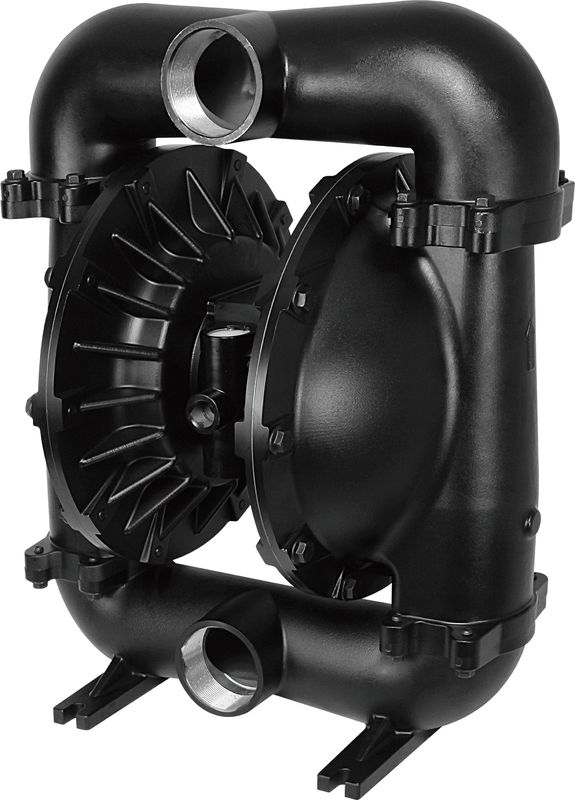

Tekanan Rendah Casting Baja Diafragma Pompa Tahan Korosi
Pengantar Diafragma Pompa Air Didorong Ganda
Pompa diafragma udara (juga dikenal sebagai pompa Membran, pompa diafragma ganda yang dioperasikan udara (AOOD) atau pompa diafragma pneumatik ) yang menggunakan kombinasi aksi bolak-balik dari karet, termoplastik atau teflondiaphragm dan katup yang sesuai di kedua sisi diafragma (periksa katup) , katup kupu-kupu, katup penutup, atau bentuk lain dari katup penutup) untuk memompa cairan.
Pompa diafragma menawarkan pengiriman volume tinggi bahkan pada tekanan udara rendah dan kisaran jalan yang tersedia dari opsi kompatibilitas material yang tersedia. Lihat model dan grafik opsi. Pompa ini dilengkapi dengan motor udara termodulasi dan bagian fluida.
Pompa diafragma yang dioperasikan udara secara bergantian menghasilkan tekanan cairan intake dan tekanan fluida positif di ruang fluida dengan menggunakan perbedaan tekanan di ruang udara. Ball valve dapat memastikan aliran cairan ke depan.
Bersepeda pompa akan dimulai ketika tekanan udara diterapkan dan akan terus memompa dan mengikuti permintaan. Ini akan membangun dan mempertahankan tekanan garis dan akan berhenti bersepeda setelah tekanan garis maksimum tercapai (perangkat penangguhan ditutup) dan akan melanjutkan pemompaan sesuai kebutuhan.
Parameter Pompa Diafragma Didorong Udara Ganda
| Barang | Deskripsi | Satuan | Gambar Referensi |
| 1 | Tekanan saluran masuk udara maksimum | Mpa | 0,83 |
| 2 | Laju aliran maksimum | L / Min | 192 |
| 3 | Angkat maksimum | M. | 70 |
| 4 | Tekanan outlet maksimum | Mpa | 0,83 |
| 5 | Ukuran partikel maksimum | mm | 3 |
| 6 | Berat | kg | 12.3 |
| 7 | Tingkat kebisingan | db | ＜ 70 |
Spesifikasi Pompa Diafragma Double Air Driven
Pompa Diafragma Udara
1. Tidak bocor
2. Kinerja priming diri yang baik
3. Sampaikan semua jenis media
4. Bahan: Baja tuang, Alu, SS, PP
A 2 5 XX - XXX - X ( pemilihan model)
Bentuk mulut pipa: A-BSP B-NPT (F) C-Flange
Bahan diafragma: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
Bahan Bola: 9 -Santoprene H - Hytre T - PTFE A - Asetal
Bahan kursi bola: P / K –Polypropylene / Kynoar SS –Stainless Steel
Bahan pompa: SS –Stainless Steel AL –Aluminium Alloy CI- Carbon Steel P / K –Polypropylene / Kynoar
Batas Suhu Terapan Maksimum (bahan diafragma / bola / segel)
Acetal ···················…··········…··············· 40 ° - 150 ° F (4,4-65,5 ° C)
Santoprene ···························…········· -40 ° - 225 ° F ( -40 ° - 107.2 ° C) Teflon ···················…······················ ········· 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ····························· · --······ 10 10 10 10 10 10·· 10 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ············· ········---··-------------------------------40 ° - 350 ° F (-40) ° -176,6 ° C) Hytrel · ·····················…····················· ········ -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ··························· ········ 10 10 10· ° ° °· ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° °--------------------------------------------Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol ········ 32 32 32 32 32 32·· 32 ° - 175 ° F (0-79.4 ° C)
1 " Diagram alir
Persyaratan untuk Udara dan Pelumasan
TEKANAN UDARA YANG LUAR BIASA. Dapat menyebabkan kerusakan pompa, cedera pribadi, atau kerusakan properti.
INSTRUKSI OPERASI
Pemeliharaan
