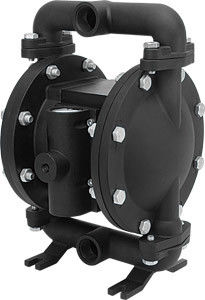

Tidak Ada Percikan Udara Didorong Pompa Diafragma Ganda Untuk Industri Makanan Dan Kimia

Tidak Ada Percikan Udara Didorong Pompa Diafragma Ganda Untuk Industri Makanan Dan Kimia

1. Pendahuluan Pompa Diafragma Udara Didorong Ganda

Pompa Diafragma Ganda Didorong Udara adalah mesin untuk membawa atau memberi tekanan cairan. Pompa ini terutama digunakan untuk mengangkut air, minyak, asam dan cairan alkali, emulsi, emulsi suspensi dan logam cair, dan juga dapat mengangkut cairan, campuran gas dan cairan yang mengandung padatan tersuspensi. Pompa pada umumnya dapat dibagi menjadi tiga jenis sesuai dengan prinsip kerjanya: pompa volumetrik, pompa listrik dan jenis pompa lainnya. Menurut metode mengemudi, dapat dibagi menjadi pompa listrik dan pompa air, pompa satu tahap dan pompa multi-tahap sesuai dengan struktur, pompa umpan boiler dan pompa metering sesuai dengan penggunaan, dan pompa air, pompa minyak dan pompa lumpur sesuai dengan sifat pengiriman cair. Menurut struktur poros, dapat dibagi menjadi pompa linier dan pompa tradisional. Pompa hanya bisa mengangkut cairan sebagai media logistik, bukan padat.

A 2 5 XX - XXX - X ( pemilihan model)

Bentuk mulut pipa: A-BSP B-NPT (F) C-Flange

Bahan diafragma: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

Bahan Bola: 9 -Santoprene H - Hytre T - PTFE A - Asetal

Bahan kursi bola: P / K –Polypropylene / Kynoar SS –Stainless Steel

Bahan pompa: SS –Stainless Steel AL –Aluminium Alloy CI- Carbon Steel P / K –Polypropylene / Kynoar

Batas Suhu Terapan Maksimum (bahan diafragma / bola / segel)

Acetal ···················…·········…··············· 40 ° - 150 ° F (4,4-65,5 ° C)

Santoprene ··················…··········…······· -40 ° - 225 ° F (- 40 ° - 107.2 ° C) Teflon ······················…···················· ······· 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ······························· ·················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ·················· ··································· -40 ° - 350 ° F (-40 ° -176,6 ° C ) Hytrel · ················…·········…···················· · -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ··············…··················· ················· 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polypropylene ···················· ········ 32 32 32 32 32 32 · 32· 175· - 175 175 32 ° 32 32 - 32 ° 32 ° 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 ° - 175 ° F (0-79.4 ° C)

Pemeliharaan

• Silakan lihat skema komponen dalam gambar perakitan untuk mencari nomor seri dan nama komponen dan memahami informasi komponen dan paket layanan pemeliharaan.
• Beberapa bagian BSK ditandai sebagai "memakai bagian", yang dapat memudahkan untuk layanan cepat dan pengurangan waktu henti.
• Paket servis dibagi untuk melayani dua fungsi pompa diafragma yang terpisah: 1. BAGIAN UDARA, 2. BAGIAN CAIRAN. FLUID SEC -TION dibagi lebih jauh untuk mencocokkan bagian khas PILIHAN BAHAN.
• Berikan permukaan kerja yang bersih untuk melindungi bagian-bagian bergerak internal yang sensitif dari kontaminasi dari kotoran dan benda asing selama layanan pembongkaran dan pemasangan kembali.
• Simpan catatan aktivitas layanan yang baik dan sertakan pompa dalam program pemeliharaan preventif.
• Sebelum pembongkaran, material yang ditangkap kosong di dalam outlet man-dilipat dengan membalik pompa untuk mengalirkan material dari pompa.
