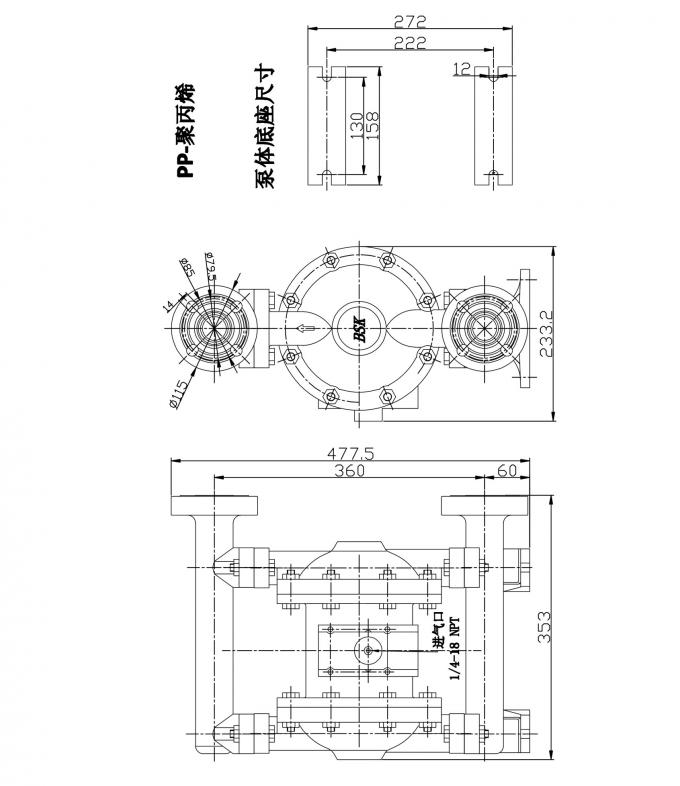

Pompa Diafragma Ganda Tahan Udara Didorong Korosi 353 × 477.5 × 233.2mm

Pompa Diafragma Ganda Tahan Udara Didorong Korosi 353 × 477.5 × 233.2mm

Pendahuluan Pompa Diafragma Udara Didorong Ganda

Pompa Air Operated Diaphragm (AOD) dirancang untuk mengatasi berbagai masalah yang dihadapi pemompa di lokasi kerja. Apakah Anda memiliki ruang terbatas, memindahkan cairan dengan campuran padatan atau komposisi, atau memerlukan sistem pompa priming yang aman untuk pekerjaan Anda, pompa AOD kami menyediakan solusi portabel untuk menyelesaikan pekerjaan.

Beroperasi melalui ruang fluida diafragma ganda, perpindahan positif menciptakan kekosongan udara, memulai priming cepat dengan upaya minimal. Setelah prima, pompa diafragma yang dioperasikan udara mampu melewatkan hingga 1-inchi padatan (hingga 90% komposisi padat) dan cairan sangat kental dengan peringkat melebihi 25.000 cPs. Penanganan cairan, portabilitas, dan daya tahan AOD Pumps membuatnya menjadi pompa serbaguna untuk aplikasi pekerjaan apa pun.


Deskripsi pompa diafragma udara ganda

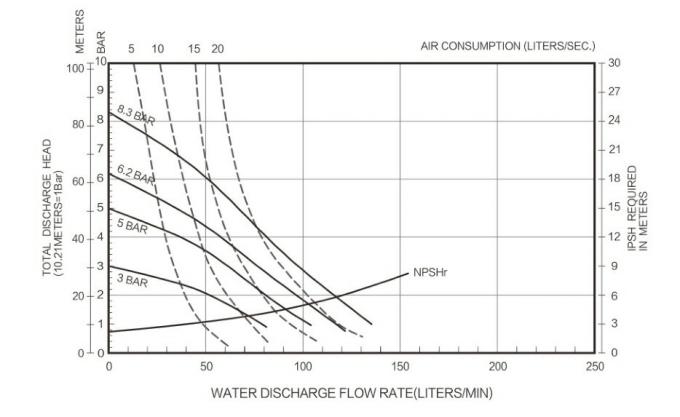

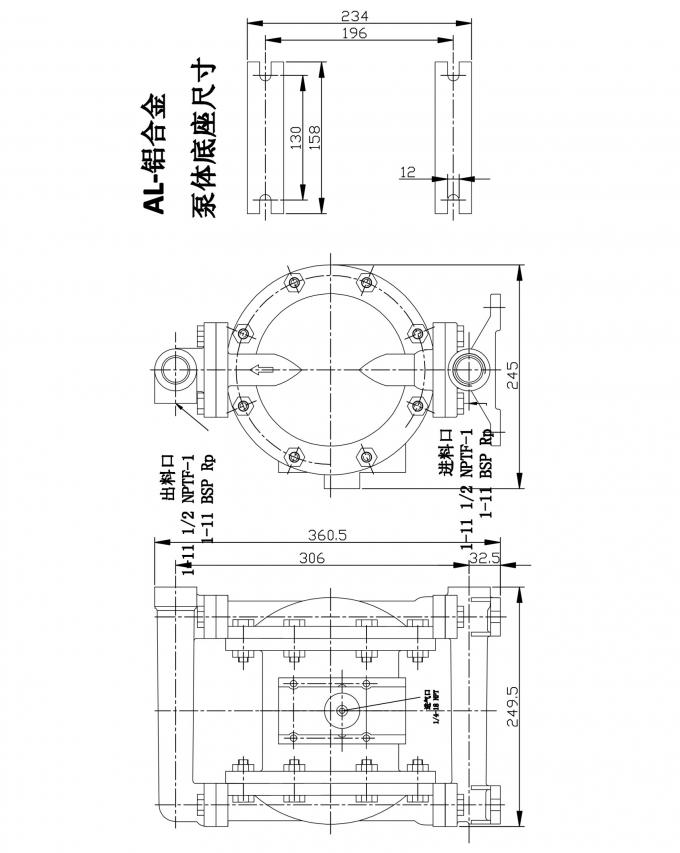

Spesifikasi

Pompa Diafragma Udara
1. Tidak bocor
2. Kinerja priming diri yang baik
3. Sampaikan semua jenis media
4. Bahan: Baja tuang, Alu, SS, PP

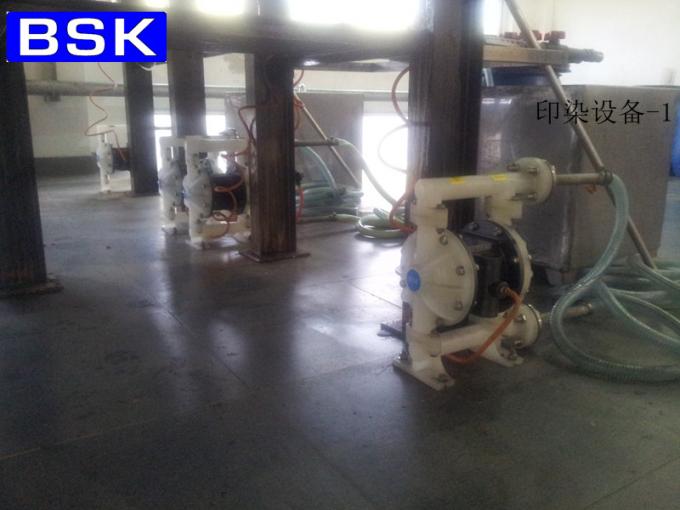

Aplikasi

Pompa ini dapat menyedot berbagai asam kuat, alkali dan cairan korosif dll.

Gambaran umum

Pompa diafragma BSK menawarkan pengiriman volume tinggi bahkan pada tekanan udara rendah dan berbagai pilihan kompatibilitas bahan jalan. Lihat model dan grafik opsi. Pompa BSK dilengkapi dengan motor udara termodulasi dan bagian fluida.

Pompa diafragma yang dioperasikan udara secara bergantian menghasilkan tekanan cairan intake dan tekanan fluida positif di ruang fluida dengan menggunakan perbedaan tekanan di ruang udara. Ball valve dapat memastikan aliran cairan ke depan.

Bersepeda pompa akan dimulai ketika tekanan udara diterapkan dan akan terus memompa dan mengikuti permintaan. Ini akan membangun dan mempertahankan tekanan garis dan akan berhenti bersepeda setelah tekanan garis maksimum tercapai (perangkat penangguhan ditutup) dan akan melanjutkan pemompaan sesuai kebutuhan.

Persyaratan untuk Udara dan Pelumasan

TEKANAN UDARA YANG LUAR BIASA. Dapat menyebabkan kerusakan pompa, cedera pribadi, atau kerusakan properti.

• Filter yang mampu menyaring partikel yang lebih besar dari 50 mikron harus digunakan pada pasokan udara. Tidak ada pelumasan yang diperlukan selain pelumas cincin "O" yang diterapkan selama perakitan atau perbaikan.
• Jika ada udara yang dilumasi, pastikan bahwa itu kompatibel dengan cincin dan segel "O" di bagian motor udara pompa.

INSTRUKSI OPERASI

• Selalu siram pompa dengan pelarut yang kompatibel dengan bahan yang dipompa jika bahan yang dipompa terkena "pengaturan" saat tidak digunakan untuk jangka waktu tertentu.
• Putuskan pasokan udara dari pompa jika tidak aktif selama beberapa jam.
• Volume material outlet tidak hanya diatur oleh pasokan udara tetapi juga oleh pasokan material yang tersedia di saluran masuk. Pipa suplai material tidak boleh terlalu kecil atau terbatas. Pastikan untuk tidak menggunakan selang yang mungkin roboh.
• Ketika pompa diafragma digunakan dalam situasi feed-paksa (inlet banjir), direkomendasikan bahwa "Katup Periksa" dipasang di saluran masuk udara.
• Kencangkan kaki pompa diafragma ke permukaan yang sesuai untuk memastikan kerusakan dari getaran.

Pemeliharaan

• Silakan lihat skema komponen dalam gambar perakitan untuk mencari nomor seri dan nama komponen dan memahami informasi komponen dan paket layanan pemeliharaan.
• Beberapa bagian BSK ditandai sebagai "memakai bagian", yang dapat memudahkan untuk layanan cepat dan pengurangan waktu henti.
• Paket servis dibagi untuk melayani dua fungsi pompa diafragma terpisah: 1. BAGIAN UDARA, 2. BAGIAN CAIRAN. FLUID SEC -TION dibagi lebih jauh untuk mencocokkan bagian khas PILIHAN BAHAN.
• Berikan permukaan kerja yang bersih untuk melindungi bagian-bagian bergerak internal yang sensitif dari kontaminasi dari kotoran dan benda asing selama layanan pembongkaran dan pemasangan kembali.
• Simpan catatan aktivitas layanan yang baik dan sertakan pompa dalam program pemeliharaan preventif.
• Sebelum pembongkaran, material yang ditangkap kosong di dalam outlet man-dilipat dengan membalik pompa untuk mengalirkan material dari pompa.

BAGIAN FLUID PEMBUNGKUSAN

• Hapus manifold atas dan bawah (1) dan (11).
• Lepaskan bola (2), cincin "O" (3) (47) dan kursi bola (4).
• Lepaskan tutup cairan (5).

CATATAN: Hanya model diafragma yang menggunakan diafragma primer (6A) dan diafragma cadangan (6). Lihat tampilan tambahan dalam ilustrasi Bagian Fluida.

• Lepaskan sekrup (10), mesin cuci (9), diafragma (6A, 6) dan mesin cuci diafragma (7, 8).
  CATATAN: Jangan menggaruk atau merusak permukaan batang diafragma (23).

BAGIAN FLUID REassembly

• Pasang kembali dalam urutan terbalik.
• Bersihkan dan periksa semua bagian. Ganti bagian yang aus atau rusak dengan bagian baru sesuai kebutuhan.
• Lumasi (23) batang diafragma dan 25) cincin "Y" dengan pelumas.
• Perbaiki batang diafragma (23) dengan alat instalasi bantu.
• Sebelum pengancing baut dan mur terakhir, harap tentukan apakah diafragma (6A, 6) sejajar dengan tutup fluida (5) dengan benar untuk menghindari pelintiran diafragma.
• Untuk model yang menggunakan diafragma Teflon: tiga diafragma karet (6) di samping, yang ditandai dengan AIRS SIDE, "ruang udara" dipasang di muka badan pompa.
• Mulai pompa, periksa pengikat dan penyegelan setelah pompa berjalan selama periode waktu tertentu.
