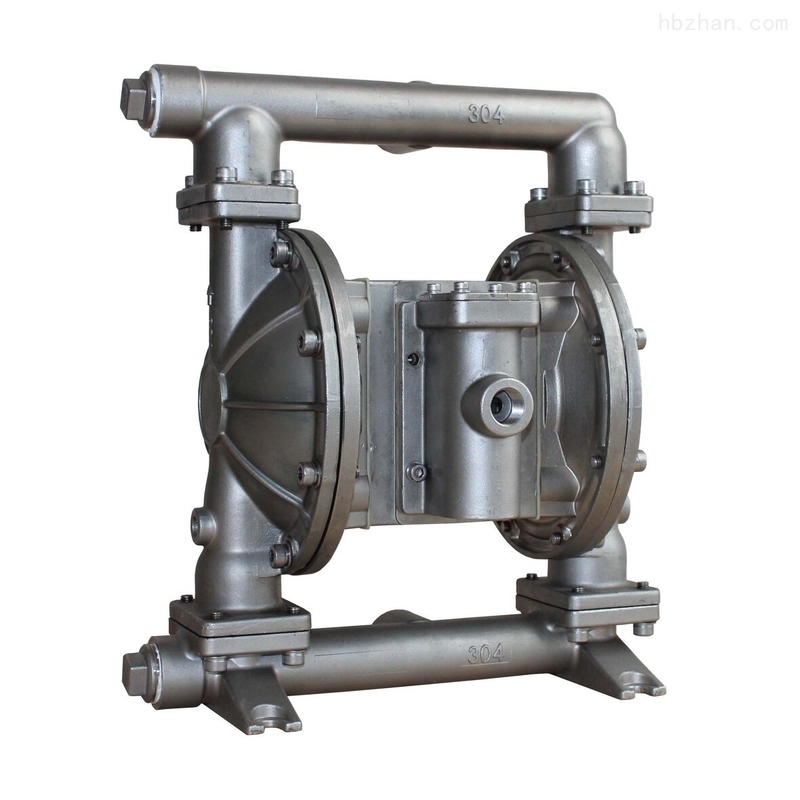

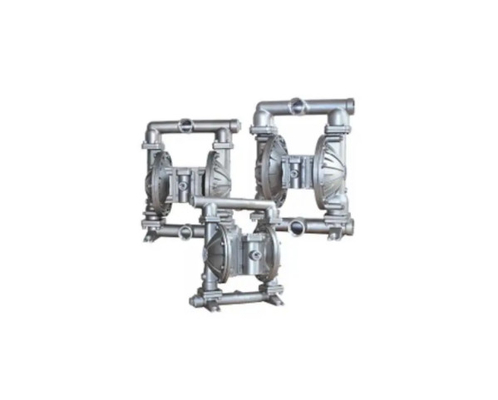

Pompa Membran 378L / Min Dengan Diafragma Penggerak Pneumatik

Gambaran umum

Persyaratan untuk Udara dan Pelumasan

TEKANAN UDARA BERLEBIHAN.Dapat menyebabkan kerusakan pompa, cedera diri, atau kerusakan properti.

• Filter yang mampu menyaring partikel yang lebih besar dari 50 mikron harus digunakan pada suplai udara.Tidak ada pelumasan yang diperlukan selain pelumas cincin “O” yang digunakan selama perakitan atau perbaikan.
• Jika ada udara yang dilumasi, pastikan bahwa itu kompatibel dengan cincin dan segel "O" di bagian motor udara pompa.

PETUNJUK PENGOPERASIAN

• Selalu siram pompa dengan pelarut yang kompatibel dengan bahan yang dipompa jika bahan yang dipompa harus “disetel” saat tidak digunakan untuk jangka waktu tertentu.
• Putuskan sambungan pasokan udara dari pompa jika tidak aktif selama beberapa jam.
• Volume material outlet diatur tidak hanya oleh suplai udara tetapi juga oleh suplai material yang tersedia di inlet.Pipa suplai material tidak boleh terlalu kecil atau sempit.Pastikan untuk tidak menggunakan selang yang dapat runtuh.
• Ketika pompa diafragma digunakan dalam situasi umpan paksa (saluran masuk banjir), disarankan agar "Katup Periksa" dipasang di saluran masuk udara.
• Amankan kaki pompa diafragma ke permukaan yang sesuai untuk memastikan terhadap kerusakan akibat getaran.

Pemeliharaan

• Silakan lihat skema komponen dalam gambar perakitan untuk mencari nomor seri dan nama suku cadang dan memahami informasi suku cadang dan paket layanan pemeliharaan.
• Beberapa suku cadang BSK ditandai sebagai "suku cadang yang aus", yang dapat menghasilkan servis cepat dan pengurangan waktu henti.
• Kit servis dibagi untuk melayani dua fungsi pompa diafragma terpisah: 1. BAGIAN UDARA, 2. BAGIAN FLUIDA.BAGIAN CAIRAN dibagi lebih lanjut agar sesuai dengan PILIHAN MATERIAL bagian yang khas.
• Sediakan permukaan kerja yang bersih untuk melindungi bagian internal yang bergerak dari kontaminasi dari kotoran dan benda asing selama layanan pembongkaran dan pemasangan kembali.
• Simpan catatan aktivitas servis yang baik dan sertakan pompa dalam program perawatan pencegahan.
• Sebelum dibongkar, kosongkan material yang ditangkap di outlet man -ifold dengan cara memutar pompa secara terbalik untuk mengalirkan material dari pompa.

BAGIAN CAIRAN BAGIAN

• Lepaskan manifold atas dan bawah (1) dan (11).
• Lepaskan bola (2), cincin “O” (3) (47) dan dudukan bola (4).
• Lepaskan tutup cairan (5).

CATATAN: Hanya model diafragma yang menggunakan diafragma utama (6A) dan diafragma cadangan (6).Lihat tampilan bantu dalam ilustrasi Bagian Fluida.

• Lepaskan sekrup (10), washer (9), diafragma (6A, 6) dan washer diafragma (7, 8).
  CATATAN: Jangan menggores atau merusak permukaan (23) batang diafragma.

BAGIAN CAIRAN RESSEMBLY

• Pasang kembali dalam urutan terbalik.
• Bersihkan dan periksa semua bagian.Ganti suku cadang yang aus atau rusak dengan suku cadang baru sesuai kebutuhan.
• Lumasi (23) batang diafragma dan 25) ring “Y” dengan gemuk.
• Perbaiki batang diafragma (23) dengan alat bantu instalasi.
• Sebelum pengencangan akhir baut dan mur, harap tentukan apakah diafragma (6A,6) disejajarkan dengan tutup cairan (5) dengan benar untuk menghindari puntiran diafragma.
• Untuk model yang menggunakan diafragma: tiga diafragma karet (6) di samping, yang ditandai dengan "ruang udara" SISI UDARA dipasang di muka badan pompa.
• Nyalakan pompa, periksa pengencangan dan penyegelan setelah bekerja untuk jangka waktu tertentu.

Pembongkaran Bagian di Bagian Fluida

a) Pertama, lepaskan pompa dari sistem perpipaan dan tiriskan bahan dari pompa di dalamnya.b) Tempatkan pompa di lingkungan kerja yang bersih.c) Bongkar pipa outlet (1) dari pompa terlebih dahulu, lalu keluarkan bola (2), cangkir O (3) dan (47) dan dudukan bola (4) dari ujung atas tutup cairan (5) berurutan.Setelah itu, pasang pompa secara terbalik dan bongkar pipa saluran masuk (11) untuk mengeluarkan cangkir O (3) dan (47), dudukan bola (4) dan bola (2) dari tutup cairan (5).d)Lepaskan baut di sekitar kedua tutup cairan untuk membongkar tutup (5).e)Lepaskan sekrup diafragma (10) dan lepaskan ring diafragma (7), (8) dan diafragma (6) dari kedua ujungnya.Lepaskan batang diafragma (23) dan cincin segel bentuk bibir (25) dapat diganti.Pembongkaran Suku Cadang Katup Udara f) Kendorkan baut (39) terlebih dahulu, kemudian bongkar selubung katup udara (38), penyekat udara (42) dan sealing gasket (40), dan (41).g) Keluarkan potongan katup (36) dan pelat katup (37) dari selubung katup udara (38).h) Bongkar circlip (29) dan keluarkan limit end cap (31) dari kedua ujung selubung katup udara (38), dan Anda dapat mengganti cup (30) sesuai kebutuhan.i)Anda dapat memeriksa pengepakan tipe bibir (33) setelah mendorong keluar spul (35) dari selubung katup udara (38) dengan tangan.Pembongkaran Suku Cadang Katup Pilot j) Kendurkan 4 baut (16) pemasangan kepala silinder terlebih dahulu, kemudian bongkar kepala silinder (14) dan (18) pada kedua ujungnya dan lepaskan cangkir O (17).k) Lepaskan sealing gasket (19) dari alur casing motor (15).l) Keluarkan pilot rod (22) dan trigger rod (45) dari casing motor (15) dan Anda dapat mengganti lip-type packing (20) pada trigger rod atau cangkir O (44) pada pilot rod.Perakitan Kembali Pompa Diafragma Langkah-langkah perakitan kembali pompa tidak sesuai dengan langkah-langkah pembongkaran, jadi Anda diminta untuk memperhatikan hal-hal berikut dalam proses perakitan kembali: 1) Semua elemen penyegelan, serta bagian kontaknya, harus dilumasi .2) Harap periksa dengan cermat sebelum menggunakan semua elemen penyegel apakah rusak, seperti kerusakan permukaan.Jika rusak, silakan ganti yang baru.3) Arah bibir kemasan tipe bibir (20)(, 25) dan (33) harus konsisten dengan arah yang ditunjukkan pada grafik.4) Baut pada tutup cairan harus dikencangkan secara bergantian dengan sudut yang berlawanan untuk mencapai hasil penyegelan yang lebih baik.Pemecahan Masalah 1. Beberapa cairan dikeluarkan dari lubang pembuangan bersama dengan aliran udara.Periksa diafragma apakah ada kerusakan.Periksa kelonggaran sekrup diafragma 2. Ada gelembung udara di cairan outlet Periksa sambungan pipa hisap untuk penyegelan yang baik.Periksa sambungan antara pipa hisap dan intake manifold untuk penyegelan yang baik.Periksa cincin O antara intake manifold dan tutup cairan Periksa sekrup diafragma untuk kelonggaran 3. Output pompa rendah Periksa suplai udara stabil.Periksa inlet/outlet apakah ada penyumbatan.Periksa konektor yang menghubungkan intake manifold untuk kedap udara Periksa apakah bola tidak menempel pada dudukan atau bola tidak terpasang dengan benar.4. Udara dikeluarkan dari lubang pembuangan saat tidak ada gerakan bolak-balik.Periksa cincin segel (33) pada katup geser (35).Periksa cincin segel (20) pada batang pemicu (45).Periksa cincin segel (25) pada batang penghubung diafragma.
