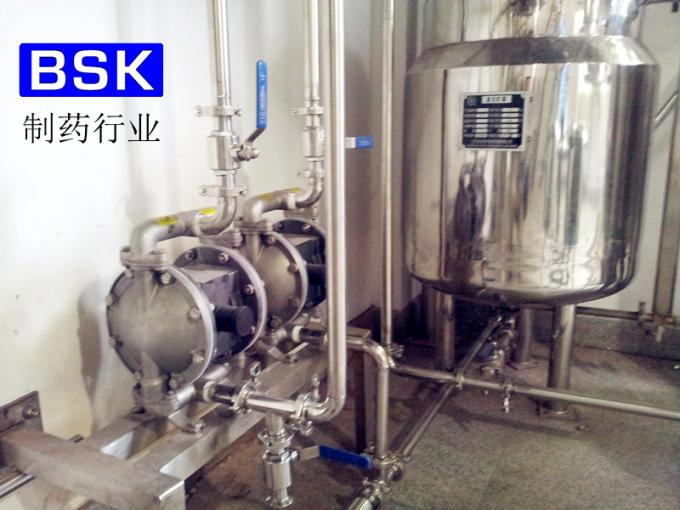

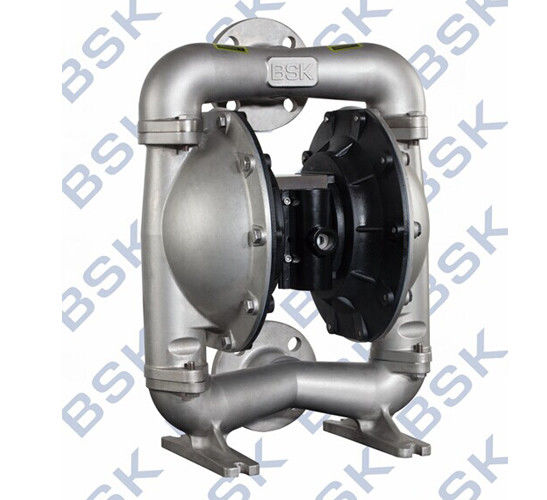

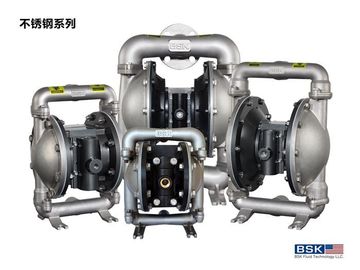

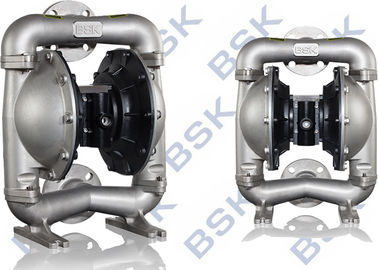

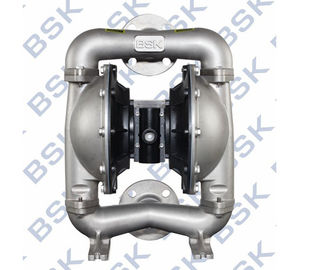

Gambaran umum

Persyaratan untuk Udara dan Pelumasan

TEKANAN UDARA YANG LUAR BIASA. Dapat menyebabkan kerusakan pompa, cedera pribadi, atau kerusakan properti.

• Filter yang mampu menyaring partikel yang lebih besar dari 50 mikron harus digunakan pada pasokan udara. Tidak ada pelumasan yang diperlukan selain pelumas cincin "O" yang diterapkan selama perakitan atau perbaikan.
• Jika ada udara yang dilumasi, pastikan bahwa itu kompatibel dengan cincin dan segel "O" di bagian motor udara pompa.

INSTRUKSI OPERASI

• Selalu siram pompa dengan pelarut yang kompatibel dengan bahan yang dipompa jika bahan yang dipompa terkena "pengaturan" saat tidak digunakan untuk jangka waktu tertentu.
• Putuskan pasokan udara dari pompa jika tidak aktif selama beberapa jam.
• Volume material outlet tidak hanya diatur oleh pasokan udara tetapi juga oleh pasokan material yang tersedia di saluran masuk. Pipa suplai material tidak boleh terlalu kecil atau terbatas. Pastikan untuk tidak menggunakan selang yang mungkin roboh.
• Ketika pompa diafragma digunakan dalam situasi feed-paksa (inlet banjir), direkomendasikan bahwa "Katup Periksa" dipasang di saluran masuk udara.
• Kencangkan kaki pompa diafragma ke permukaan yang sesuai untuk memastikan kerusakan dari getaran.

Pemeliharaan

• Silakan lihat skema komponen dalam gambar perakitan untuk mencari nomor seri dan nama komponen dan memahami informasi komponen dan paket layanan pemeliharaan.
• Beberapa bagian BSK ditandai sebagai "memakai bagian", yang dapat memudahkan untuk layanan cepat dan pengurangan waktu henti.
• Paket servis dibagi untuk melayani dua fungsi pompa diafragma yang terpisah: 1. BAGIAN UDARA, 2. BAGIAN CAIRAN. FLUID SEC -TION dibagi lebih jauh untuk mencocokkan bagian khas PILIHAN BAHAN.
• Berikan permukaan kerja yang bersih untuk melindungi bagian-bagian bergerak internal yang sensitif dari kontaminasi dari kotoran dan benda asing selama layanan disassembly dan reassembly.
• Simpan catatan aktivitas layanan yang baik dan sertakan pompa dalam program pemeliharaan preventif.
• Sebelum pembongkaran, material yang ditangkap kosong di dalam outlet man-dilipat dengan membalik pompa untuk mengalirkan material dari pompa.

BAGIAN FLUID PEMBUNGKUSAN

• Hapus manifold atas dan bawah (1) dan (11).
• Lepaskan bola (2), cincin "O" (3) (47) dan kursi bola (4).
• Lepaskan tutup cairan (5).

CATATAN: Hanya model diafragma yang menggunakan diafragma primer (6A) dan diafragma cadangan (6). Lihat tampilan tambahan dalam ilustrasi Bagian Fluida.

• Lepaskan sekrup (10), mesin cuci (9), diafragma (6A, 6) dan mesin cuci diafragma (7, 8).
  CATATAN: Jangan menggaruk atau merusak permukaan batang diafragma (23).

BAGIAN FLUID REassembly

• Pasang kembali dalam urutan terbalik.
• Bersihkan dan periksa semua bagian. Ganti bagian yang aus atau rusak dengan bagian baru sesuai kebutuhan.
• Lumasi (23) batang diafragma dan 25) cincin "Y" dengan pelumas.
• Perbaiki batang diafragma (23) dengan alat instalasi bantu.
• Sebelum pengancing baut dan mur terakhir, harap tentukan apakah diafragma (6A, 6) sejajar dengan tutup fluida (5) dengan benar untuk menghindari pelintiran diafragma.
• Untuk model yang menggunakan diafragma Teflon: tiga diafragma karet (6) di samping, yang ditandai dengan AIRS SIDE, "ruang udara" dipasang di muka badan pompa.
• Mulai pompa, periksa pengikat dan penyegelan setelah pompa berjalan selama periode waktu tertentu.

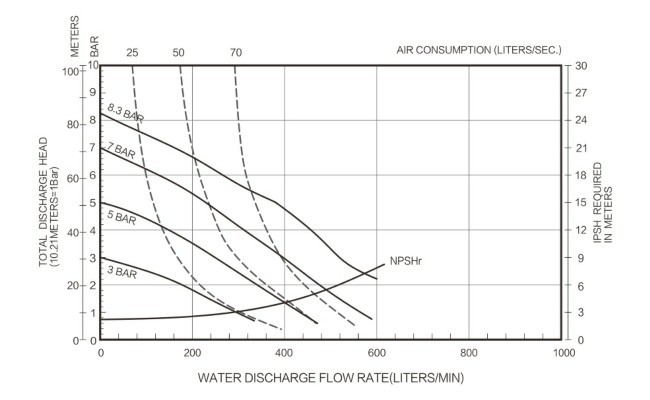

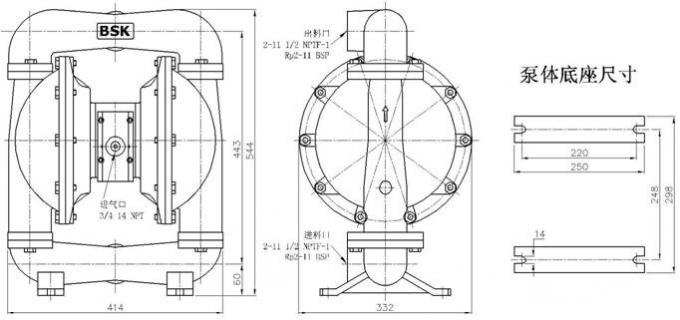

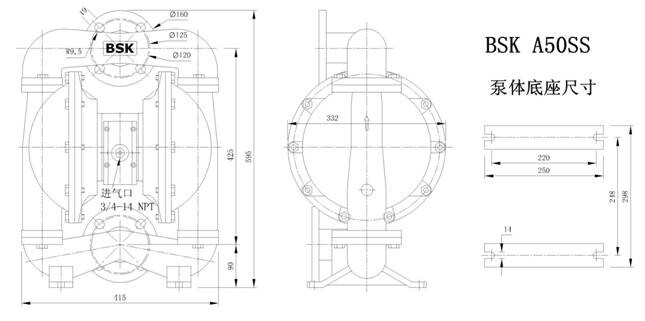

Dimensi instalasi :

Pembongkaran Bagian dalam Bagian Fluida

a) Pertama, lepaskan pompa dari sistem pipa dan tiriskan bahan dari pompa di dalam. b) Tempatkan pompa di lingkungan kerja yang bersih. c) Bongkar pipa saluran keluar (1) dari pompa terlebih dahulu, lalu keluarkan bola (2), O cup (3) dan (47) dan kursi bola (4) dari ujung atas tutup fluida (5) berurutan. Setelah itu, tempatkan pompa secara terbalik dan bongkar pipa saluran masuk (11) untuk mengeluarkan O gelas (3) dan (47), kursi bola (4) dan bola (2) dari tutup cairan (5). d) Lepaskan baut di sekitar dua tutup fluida untuk membongkar tutupnya (5). e) Lepaskan sekrup diafragma (10) dan lepaskan mesin cuci diafragma (7), (8) dan diafragma (6) dari kedua ujungnya. Lepaskan batang diafragma (23) dan cincin segel bentuk bibir (25) dapat diganti. Bongkar Bagian-bagian untuk Katup Udara f) Longgarkan baut (39) terlebih dahulu, kemudian bongkar casing katup udara (38), baffle udara (42) dan segel gasket (40), dan (41). g) Keluarkan irisan katup (36) dan pelat katup (37) dari selubung katup udara (38). h) Bongkar cincin penjepit (29) dan lepaskan penutup ujung batas (31) dari kedua ujung selubung katup udara (38), dan Anda dapat mengganti cangkir (30) sesuai kebutuhan. i) Anda dapat memeriksa kemasan tipe bibir (33) setelah mendorong gulungan (35) dari casing katup udara (38) dengan tangan. Bongkar Bagian-bagian untuk Pilot Valve j) Longgarkan 4 baut (16) pasang kepala silinder terlebih dahulu, kemudian bongkar kepala silinder (14) dan (18) di kedua ujungnya dan lepaskan cangkir O (17). k) Lepaskan paking penyegelan (19) dari alur casing motor (15). l) Keluarkan batang pilot (22) dan batang pemicu (45) dari casing motor (15) dan Anda dapat mengganti kemasan tipe-bibir (20) pada batang pemicu atau cangkir O (44) pada batang pilot. Reassembly of Diaphragm Pump Langkah-langkah reassembly pump tidak sesuai dengan pembongkaran, jadi Anda diminta untuk memperhatikan hal-hal berikut dalam proses reassembly: 1) Semua elemen penyegelan, serta bagian kontaknya, harus dilumasi. . 2) Silakan periksa dengan seksama sebelum penggunaan semua elemen penyegel apakah mereka rusak, seperti kerusakan permukaan. Jika rusak, harap ganti yang baru. 3) Arah bibir pengemasan tipe-bibir (20) (, 25) dan (33) harus konsisten dengan arah yang ditunjukkan pada grafik. 4) Baut pada tutup fluida harus secara bergantian dikencangkan dengan sudut yang berlawanan untuk mencapai hasil penutupan yang lebih baik. Pemecahan masalah 1. Sebagian cairan terkuras dari lubang knalpot bersamaan dengan aliran udara. Periksa diafragma apakah ada kerusakan. Periksa kelonggaran sekrup diafragma 2. Ada gelembung udara dalam cairan outlet Periksa koneksi pipa hisap untuk penyegelan yang baik. Periksa hubungan antara pipa hisap dan intake manifold untuk penyegelan yang baik. Periksa cincin O antara intake manifold dan tutup fluida Periksa kelonggaran sekrup diafragma 3. Output pompa rendah Periksa pasokan udara stabil. Periksa inlet / outlet untuk mengetahui ada penyumbatan. Periksa konektor yang menghubungkan intake manifold untuk kedap udara Periksa bahwa bola tidak menempel pada kursi atau bola tidak terpasang dengan tidak benar. 4. Udara dikeluarkan dari lubang knalpot saat tidak ada gerakan balasan. Periksa seal ring (33) pada slid valve (35). Periksa cincin segel (20) pada batang pemicu (45). Periksa cincin segel (25) pada batang penghubung diafragma
