Pompa Diafragma Pneumatik Berkecepatan Tinggi Untuk Cairan Yang Mudah Terbakar Dan Mudah Menguap

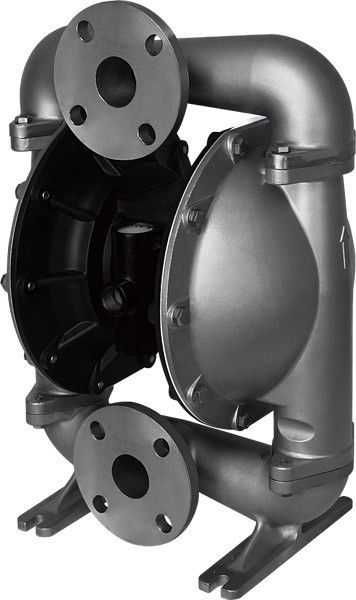

Gambar besar : Pompa Diafragma Pneumatik Berkecepatan Tinggi Untuk Cairan Yang Mudah Terbakar Dan Mudah Menguap

Detail produk:

Tempat asal:	Cina
Nama merek:	BSK
Nomor model:	BSKA80AL-PTT-A

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	10 Unit (s)
Harga:	negotiable
Kemasan rincian:	Woods
Waktu pengiriman:	10
Syarat-syarat pembayaran:	FOB T/T
Menyediakan kemampuan:	1000 Unit (s) Per Bulan
Jaminan::	satu tahun

Kontak

Detil Deskripsi produk

Produksi:

diafragma pompa pneumatik

Tekanan outlet maksimum:

0.83mpa

Fitur:

Tidak bocor

Aplikasi:

Cairan Yang Mudah Terbakar Dan Mudah Menguap

Menyoroti:

pompa diafragma yang dioperasikan pneumatik

pompa udara pneumatik

Pompa Diafragma Pneumatik Berkecepatan Tinggi Untuk Cairan Yang Mudah Terbakar Dan Mudah Menguap

Apa itu Pompa Diafragma Pneumatik?

Ini adalah pompa tanpa motor listrik dan berjalan dengan tekanan udara mulai dari 1,3 hingga 8,0 bar. Mereka mudah dijalankan dengan biaya perawatan minimum dan waktu henti. Semua jenis cairan dapat dipompa. Hanya MOC dan kapasitas pompa akan bervariasi tergantung pada aplikasi dan persyaratan pembeli. Ukuran bervariasi dari 1/4 "hingga 3" dan tersedia dalam model PP, PVDF, SS & Aluminium.

Barang	Deskripsi	Satuan	Gambar Referensi
1	Tekanan saluran masuk udara maksimum	Mpa	0,83
2	Laju aliran maksimum	L / Min	903
3	Angkat maksimum	M.	70
4	Tekanan outlet maksimum	Mpa	0,83
5	Ukuran partikel maksimum	mm	9
6	Berat	kg	103
7	Tingkat kebisingan	db	＜ 70

Spesifikasi

Pompa Diafragma Udara
1. Tidak bocor
2. Kinerja priming diri yang baik
3. Sampaikan semua jenis media
4. Bahan: Baja tuang, Alu, SS, PP

A 50 XX - XXX - X ( pemilihan model)

Bentuk mulut pipa: A-BSP B-NPT (F) C-Flange

Bahan diafragma: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

Bahan Bola: 9 -Santoprene H - Hytre T - PTFE A - Asetal

Bahan kursi bola: P / K –Polypropylene / Kynoar SS –Stainless Steel

Bahan pompa: SS –Stainless Steel AL –Aluminium Alloy CI- Carbon Steel P / K –Polypropylene / Kynoar

Batas Suhu Terapan Maksimum (bahan diafragma / bola / segel)

Acetal ···················…··········…··············· 40 ° - 150 ° F (4,4-65,5 ° C)

Santoprene ··························…············ -40 ° - 225 ° F (-40 ° - 107.2 ° C) Teflon ····················…···················· ········· · 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ···························· · --······ 10 10 10 10 10 10·· 10 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ············· ········---··-------------------------------40 ° - 350 ° F (-40) ° -176,6 ° C) Hytrel · ·····················…····················· · · ·--1-° 20 -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ·········…·················· ········ 10 10 10 10 10·· 10 10 10 10 ° 10 ° ° ° 10 ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° °----------------------------------------Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol ································ 32 ° - 175 ° F (0-79,4 ° C)

Aplikasi

1, Cairan beracun, mudah terbakar dan mudah menguap.
2, Asam kuat, cairan alkali kuat dengan korosi
3, truk tangki, pabrik bilk, memuat dan membongkar produk minyak
4, acar, bubur buah, kentang tumbuk, coklat, dll
5, Cat, karet, pigmen dan perekat
6, Berbagai bubur keramik, grouting, mortar dan bubur
7, Berbagai lateks, pelarut organik, isian
8, Pengupasan pembawa minyak (pompa air kotor dan sisa minyak)
9, Common hop, pasta tipis daya ragi, sirup dan tetes tebu
10, cairan khusus

Gambaran umum

Persyaratan untuk Udara dan Pelumasan

TEKANAN UDARA YANG LUAR BIASA. Dapat menyebabkan kerusakan pompa, cedera pribadi, atau kerusakan properti.

Filter yang mampu menyaring partikel yang lebih besar dari 50 mikron harus digunakan pada pasokan udara. Tidak ada pelumasan yang diperlukan selain pelumas cincin "O" yang diterapkan selama perakitan atau perbaikan.
Jika ada udara yang dilumasi, pastikan bahwa itu kompatibel dengan cincin dan segel "O" di bagian motor udara pompa.

Pemeliharaan

Silakan lihat skema komponen dalam gambar perakitan untuk mencari nomor seri dan nama komponen dan memahami informasi komponen dan paket layanan pemeliharaan.
Beberapa bagian BSK ditandai sebagai "memakai bagian", yang dapat memudahkan untuk layanan cepat dan pengurangan waktu henti.
Paket servis dibagi untuk melayani dua fungsi pompa diafragma yang terpisah: 1. BAGIAN UDARA, 2. BAGIAN CAIRAN. FLUID SEC -TION dibagi lebih jauh untuk mencocokkan bagian khas PILIHAN BAHAN.
Berikan permukaan kerja yang bersih untuk melindungi bagian-bagian bergerak internal yang sensitif dari kontaminasi dari kotoran dan benda asing selama layanan disassembly dan reassembly.
Simpan catatan aktivitas layanan yang baik dan sertakan pompa dalam program pemeliharaan preventif.
Sebelum pembongkaran, material yang ditangkap kosong di dalam outlet man-dilipat dengan membalik pompa untuk mengalirkan material dari pompa.

BAGIAN FLUID PEMBUNGKUSAN

Hapus manifold atas dan bawah (1) dan (11).
Lepaskan bola (2), cincin "O" (3) (47) dan kursi bola (4).
Lepaskan tutup cairan (5).

CATATAN: Hanya model diafragma yang menggunakan diafragma primer (6A) dan diafragma cadangan (6). Lihat tampilan tambahan dalam ilustrasi Bagian Fluida.

Lepaskan sekrup (10), mesin cuci (9), diafragma (6A, 6) dan mesin cuci diafragma (7, 8).
CATATAN: Jangan menggaruk atau merusak permukaan batang diafragma (23).

BAGIAN FLUID REassembly

Pasang kembali dalam urutan terbalik.
Bersihkan dan periksa semua bagian. Ganti bagian yang aus atau rusak dengan bagian baru sesuai kebutuhan.
Lumasi (23) batang diafragma dan 25) cincin "Y" dengan pelumas.
Perbaiki batang diafragma (23) dengan alat instalasi bantu.
Sebelum pengancing baut dan mur terakhir, harap tentukan apakah diafragma (6A, 6) sejajar dengan tutup fluida (5) dengan benar untuk menghindari pelintiran diafragma.
Untuk model yang menggunakan diafragma Teflon: tiga diafragma karet (6) di samping, yang ditandai dengan AIRS SIDE, "ruang udara" dipasang di muka badan pompa.
Mulai pompa, periksa pengikat dan penyegelan setelah pompa berjalan selama periode waktu tertentu
