Pompa Diafragma Udara Ganda Industri, Pompa Air Diafragma 3 Inch Yang Kuat

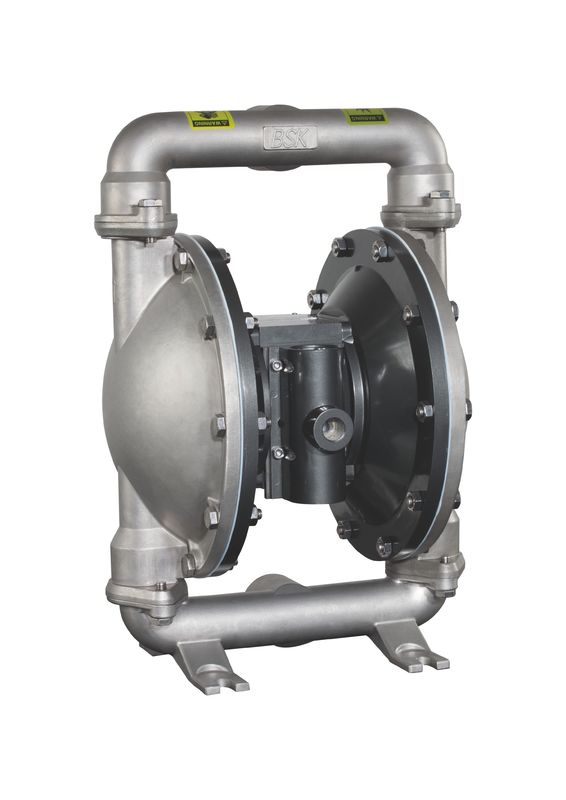

Gambar besar : Pompa Diafragma Udara Ganda Industri, Pompa Air Diafragma 3 Inch Yang Kuat

Detail produk:

Tempat asal:	Cina
Nama merek:	BSK
Nomor model:	BSKA80AL-PTT-A

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	10 Unit (s)
Harga:	negotiable
Kemasan rincian:	Woods
Waktu pengiriman:	10
Syarat-syarat pembayaran:	FOB T/T
Menyediakan kemampuan:	1000 Unit (s) Per Bulan
Jaminan::	satu tahun

Kontak

Detil Deskripsi produk

Nama:	Pompa Diafragma Udara Ganda	Tekanan outlet maksimum:	0.83mpa
Fitur:	Tidak bocor	Aplikasi:	industri pertambangan
Ukuran:	3 inch	Nama lain:	Pompa Diafragma Udara 3 Inch
Menyoroti:	pompa diafragma yang dioperasikan pneumatik , pompa udara pneumatik

Pompa Diafragma Udara Ganda Industri, Pompa Air Diafragma 3 Inch Yang Kuat

Pompa diafragma udara (juga dikenal sebagai pompa Membran, pompa diafragma ganda yang dioperasikan udara (AOOD) atau pompa diafragma pneumatik ) yang menggunakan kombinasi aksi bolak-balik dari karet, termoplastik atau teflondiaphragm dan katup yang sesuai di kedua sisi diafragma (periksa katup) , katup kupu-kupu, katup penutup, atau bentuk lain dari katup penutup) untuk memompa cairan.

Pompa diafragma menawarkan pengiriman volume tinggi bahkan pada tekanan udara rendah dan kisaran jalan yang tersedia dari opsi kompatibilitas material yang tersedia. Lihat model dan grafik opsi. Pompa ini dilengkapi dengan motor udara termodulasi dan bagian fluida.

Pompa diafragma yang dioperasikan udara secara bergantian menghasilkan tekanan cairan intake dan tekanan fluida positif di ruang fluida dengan menggunakan perbedaan tekanan di ruang udara. Ball valve dapat memastikan aliran cairan ke depan.

Bersepeda pompa akan dimulai ketika tekanan udara diterapkan dan akan terus memompa dan mengikuti permintaan. Ini akan membangun dan mempertahankan tekanan garis dan akan berhenti bersepeda setelah tekanan garis maksimum tercapai (perangkat penangguhan ditutup) dan akan melanjutkan pemompaan sesuai kebutuhan.

Barang	Deskripsi	Satuan	Gambar Referensi
1	Tekanan saluran masuk udara maksimum	Mpa	0,83
2	Laju aliran maksimum	L / Min	903
3	Angkat maksimum	M.	70
4	Tekanan outlet maksimum	Mpa	0,83
5	Ukuran partikel maksimum	mm	9
6	Berat	kg	103
7	Tingkat kebisingan	db	＜ 70

A 50 XX - XXX - X ( pemilihan model)

Bentuk mulut pipa: A-BSP B-NPT (F) C-Flange

Bahan diafragma: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

Bahan Bola: 9 -Santoprene H - Hytre T - PTFE A - Asetal

Bahan kursi bola: P / K –Polypropylene / Kynoar SS –Stainless Steel

Bahan pompa: SS –Stainless Steel AL –Aluminium Alloy CI- Carbon Steel P / K –Polypropylene / Kynoar

Batas Suhu Terapan Maksimum (bahan diafragma / bola / segel)

Acetal ···················…··········…··············· 40 ° - 150 ° F (4,4-65,5 ° C)

Santoprene ··························…············ -40 ° - 225 ° F (-40 ° - 107.2 ° C) Teflon ····················…···················· ········· · 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ···························· · --······ 10 10 10 10 10 10·· 10 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ············· ········---··-------------------------------40 ° - 350 ° F (-40) ° -176,6 ° C) Hytrel · ·····················…····················· · · ·--1-° 20 -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ·········…·················· ········ 10 10 10 10 10·· 10 10 10 10 ° 10 ° ° ° 10 ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° °----------------------------------------Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol Pol ································ 32 ° - 175 ° F (0-79,4 ° C)

Aplikasi

1, Cairan beracun, mudah terbakar dan mudah menguap.
2, Asam kuat, cairan alkali kuat dengan korosi
3, truk tangki, pabrik bilk, memuat dan membongkar produk minyak
4, acar, bubur buah, kentang tumbuk, coklat, dll
5, Cat, karet, pigmen dan perekat
6, Berbagai bubur keramik, grouting, mortar dan bubur
7, Berbagai lateks, pelarut organik, isian
8, Pengupasan pembawa minyak (pompa air kotor dan sisa minyak)
9, Common hop, pasta tipis daya ragi, sirup dan tetes tebu
10, cairan khusus

Persyaratan untuk Udara dan Pelumasan

TEKANAN UDARA YANG LUAR BIASA. Dapat menyebabkan kerusakan pompa, cedera pribadi, atau kerusakan properti.

Filter yang mampu menyaring partikel yang lebih besar dari 50 mikron harus digunakan pada pasokan udara. Tidak ada pelumasan yang diperlukan selain pelumas cincin "O" yang diterapkan selama perakitan atau perbaikan.
Jika ada udara yang dilumasi, pastikan bahwa itu kompatibel dengan cincin dan segel "O" di bagian motor udara pompa.

INSTRUKSI OPERASI

Selalu siram pompa dengan pelarut yang kompatibel dengan bahan yang dipompa jika bahan yang dipompa terkena "pengaturan" saat tidak digunakan untuk jangka waktu tertentu.
Putuskan pasokan udara dari pompa jika tidak aktif selama beberapa jam.
Volume material outlet tidak hanya diatur oleh pasokan udara tetapi juga oleh pasokan material yang tersedia di saluran masuk. Pipa suplai material tidak boleh terlalu kecil atau terbatas. Pastikan untuk tidak menggunakan selang yang mungkin roboh.
Ketika pompa diafragma digunakan dalam situasi feed-paksa (inlet banjir), direkomendasikan bahwa "Katup Periksa" dipasang di saluran masuk udara.
Kencangkan kaki pompa diafragma ke permukaan yang sesuai untuk memastikan kerusakan dari getaran.

Pemeliharaan

Silakan lihat skema komponen dalam gambar perakitan untuk mencari nomor seri dan nama komponen dan memahami informasi komponen dan paket layanan pemeliharaan.
Beberapa bagian BSK ditandai sebagai "memakai bagian", yang dapat memudahkan untuk layanan cepat dan pengurangan waktu henti.
Paket servis dibagi untuk melayani dua fungsi pompa diafragma yang terpisah: 1. BAGIAN UDARA, 2. BAGIAN CAIRAN. FLUID SEC -TION dibagi lebih jauh untuk mencocokkan bagian khas PILIHAN BAHAN.
Berikan permukaan kerja yang bersih untuk melindungi bagian-bagian bergerak internal yang sensitif dari kontaminasi dari kotoran dan benda asing selama layanan disassembly dan reassembly.
Simpan catatan aktivitas layanan yang baik dan sertakan pompa dalam program pemeliharaan preventif.
Sebelum pembongkaran, material yang ditangkap kosong di dalam outlet man-dilipat dengan membalik pompa untuk mengalirkan material dari pompa.

BAGIAN FLUID PEMBUNGKUSAN

Hapus manifold atas dan bawah (1) dan (11).
Lepaskan bola (2), cincin "O" (3) (47) dan kursi bola (4).
Lepaskan tutup cairan (5).

CATATAN: Hanya model diafragma yang menggunakan diafragma primer (6A) dan diafragma cadangan (6). Lihat tampilan tambahan dalam ilustrasi Bagian Fluida.

Lepaskan sekrup (10), mesin cuci (9), diafragma (6A, 6) dan mesin cuci diafragma (7, 8).
CATATAN: Jangan menggaruk atau merusak permukaan batang diafragma (23).

BAGIAN FLUID REassembly

Pasang kembali dalam urutan terbalik.
Bersihkan dan periksa semua bagian. Ganti bagian yang aus atau rusak dengan bagian baru sesuai kebutuhan.
Lumasi (23) batang diafragma dan 25) cincin "Y" dengan pelumas.
Perbaiki batang diafragma (23) dengan alat instalasi bantu.
Sebelum pengancing baut dan mur terakhir, harap tentukan apakah diafragma (6A, 6) sejajar dengan tutup fluida (5) dengan benar untuk menghindari pelintiran diafragma.
Untuk model yang menggunakan diafragma Teflon: tiga diafragma karet (6) di samping, yang ditandai dengan AIRS SIDE, "ruang udara" dipasang di muka badan pompa.
Mulai pompa, periksa pengikat dan penyegelan setelah pompa berjalan selama periode waktu tertentu.
